18 Ноябрь 2009

Мат.плата GIGABYTE GA-P55-UD6-С - предельная функциональность

Раздел: Обзоры, Тесты плат GIGABYTE
Источник: 3DNews | Автор: Александр Митрофанов


Современные мат. платы рекомендует



Сегодня мы рассмотрим одну из наиболее мощных и функциональных плат на чипсете Intel P55 производства компании . Плата GA-P55-UD6-С является флагманским продуктом компании, но есть и более дорогая модель, GA-P55-UD6, единственное отличие которой заключается в дополнительном модуле аппаратного шифрования TPM с 2048-битным ключом.

Что касается платы GA-P55-UD6-С, то с первого взгляда она поразила нас беспрецедентно богатыми возможностями расширения, которые включают три PEG-слота, шесть слотов DIMM и поддержку двенадцати (!) каналов SerialATA II. Кроме этого, инженеры реализовали самую функциональную заднюю панель, которую мы когда-либо видели. Одним словом, данная плата представляет большой интерес для тех пользователей, которые планируют собрать систему на платформе LGA1156 с процессором Intel Core i7 или i5.

Спецификация GA-P55-UD6-С

GA-P55-UD6-С
Процессор - Core i7/Core i5 Bclk 133 МГц
- Разъем Socket LGA1156
- Поддержка технологии Intel Turbo Boost
Системная память - Шесть 240-контактных слотов для DDR3 SDRAM DIMM
- Максимальный объем памяти 16 Гб
- Поддерживается память типа DDR3 1066/1333/2200*
- Возможен двухканальный доступ к памяти
- Поддержка технологии Intel XMP
- Индикатор питания
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Два слота PCI Express x1
- 14 портов USB 2.0 (10 встроенных + 4 дополнительных)
- Три порта IEEE1394 (FireWire; 2 встроенных + 1 дополнительный)
- Звук High Definition Audio 7.1
- Два сетевых контроллера Gigabit Ethernet
BIOS - 2х 16 Мбит Flash ROM
- Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
- Технология Q-Flash
- Технологии @BIOS и Face-Wizard
- Технология Virtual Dual BIOS
- Технология Teaming
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
- Поддержка технологий Ultra Durable 3, Dynamic Energy Saver Advanced
Размер - ATX форм-фактор, 244×305 мм (9,6″ x 12″)
Средняя цена по данным Маркет.3DNews: 7800 руб.
(Посмотреть все предложения)

Коробка с платой GA-P55-UD6-С очень большая, в два раза толще любой стандартной упаковки. Для удобства переноски добавлена ручка.

Gigabyte GA-P55-UD6-С упаковка

Gigabyte GA-P55-UD6-С упаковка 2

Верхняя “страница” коробки открывается, и через прозрачное окно можно увидеть саму плату:

Gigabyte GA-P55-UD6-С упаковка 2

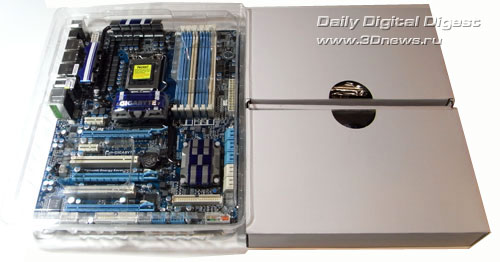

Внутри упаковки покупатель обнаружит две коробки: одна с платой, другая - с дополнительными компонентами:

Gigabyte GA-P55-UD6-С коробки

Комплектация

В комплект поставки входят следующие элементы:

  • материнская плата;
  • руководство пользователя на английском языке + краткая инструкция по установке на нескольких языках;
  • описание технологии Smart 6;
  • DVD-диск с ПО и драйверами;
  • один ATA133-шлейф;
  • шесть кабелей SerialATA;
  • переходник питания для SerialATA-устройств (два разъема);
  • планка с двумя дополнительными портами eSATA;
  • наклейки с логотипами и Dolbi;
  • заглушка на заднюю панель корпуса;
  • мост SLI.

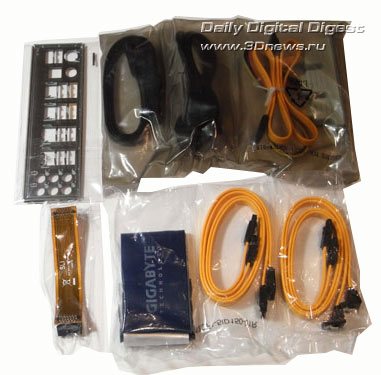

Учитывая размеры коробки, мы рассчитывали найти в ней очень богатую комплектацию, это не совсем так, но, так или иначе, полученных компонентов вполне достаточно для сборки системы.

Gigabyte GA-P55-UD6-С комплектация 2

Большим плюсом является наличие специальной планки, которая позволяет вывести на заднюю панель корпуса два порта SerialATA. Кроме того, к планке подключается переходник для обеспечения питания внешних устройств (два разъема). У GA-P55-UD6-С уже присутствуют два порта SATA на задней панели, так что итоговое количество внешних портов равно четырем.

Документация платы состоит из толкового руководства пользователя, краткого руководства по сборке и хорошо иллюстрированного описания технологии Smart 6.

Gigabyte GA-P55-UD6-С комплектация 1

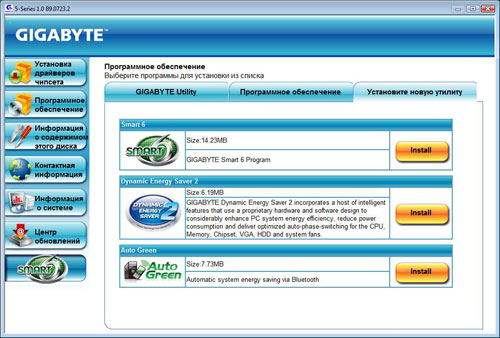

Также отметим, что на DVD-диске записан полный набор необходимых драйверов и фирменных утилит :

Gigabyte GA-P55-UD6-С комплектация 4

Плата GA-P55-UD6-С

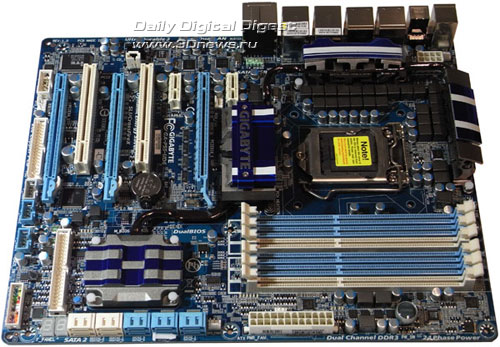

Дизайн данной платы является самым насыщенным из всех материнских плат на чипсете Intel P55. Тут и мощный преобразователь питания процессора, и большое количество слотов расширения и дополнительных контроллеров, а также массивная система охлаждения. К тому же, на плате установлено шесть слотов для модулей памяти, присутствуют поддержка большинства “устаревших” протоколов (в частности, разъемы IDE и FDD), а также дополнительные функции, как, например, семисегментный индикатор и различные кнопки. Причем все это вместе умещается на плате стандартных габаритов, а дизайн PCB лишен наиболее распространенных проблем при сборке. Так, установленная в первом PEG-слоте видеокарта совершенно не блокирует защелки DIMM.

Gigabyte GA-P55-UD6-С плата

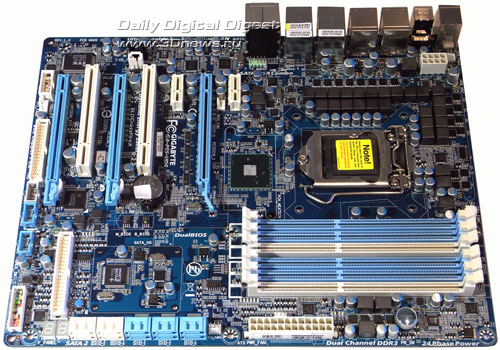

А так выглядит плата без системы охлаждения

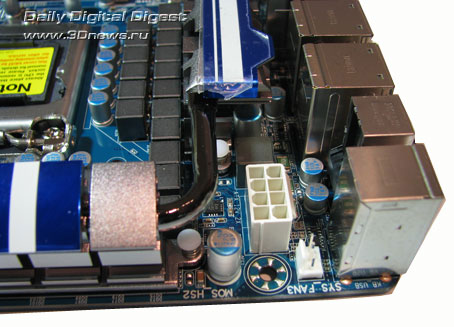

Разъемы питания установлены очень удобно, по краям платы: 24-контактный - на нижнем краю, 8-контактный - на правом.

Gigabyte GA-P55-UD6-С разъем питания

Плата сохранила обратную совместимость со “старыми” блоками питания и позволяет использовать их с кабелями 24+4.

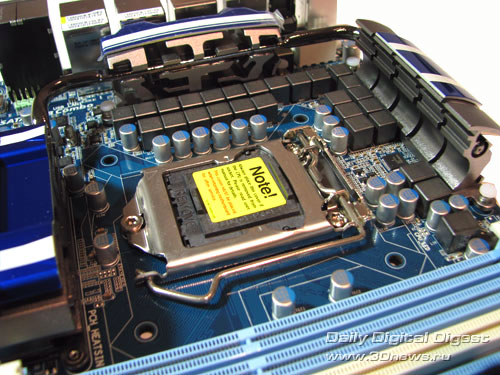

К сожалению, инженеры ограничились только одним набором крепежных отверстий, что в значительной степени сужает круг совместимых процессорных кулеров.

Gigabyte GA-P55-UD6-С сокет

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера. Также на плате присутствует еще один четырехконтактный разъем и четыре трехконтактных. В целом, шести разъемов для кулеров должно быть вполне достаточно для системы high-end класса.

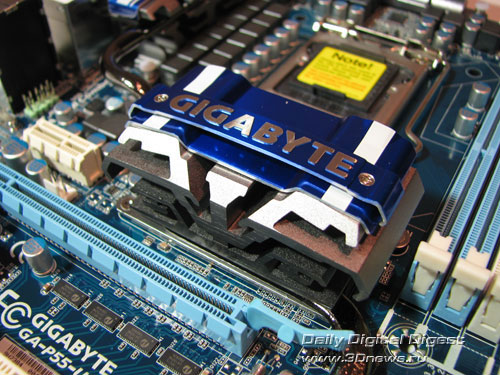

Для охлаждения чипсета используется массивный радиатор, который соединен тепловыми трубками с радиаторами преобразователя питания и RAID-контроллеров.

Gigabyte GA-P55-UD6-С PCH

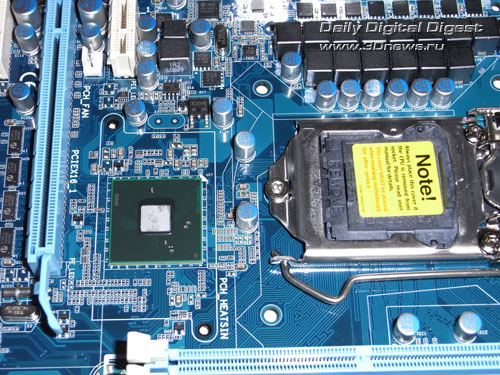

Обратите внимание, что инженеры использовали довольно необычную схему размещения чипсета Intel P55. Он находится между процессорным разъемом и первым PEG-слотом, тогда как на всех остальных протестированных нами платах он находится в левом нижнем углу (или на месте “южного моста” на платах P45).

Gigabyte GA-P55-UD6-С PCH2

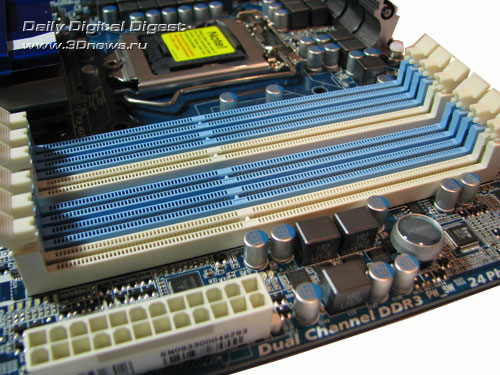

Как мы уже отмечали, на плате установлено шесть (!) 240-контактных слотов DIMM для модулей памяти DDR3.

Gigabyte GA-P55-UD6-С DIMMs

Плата поддерживает память стандарта DDR3-1066/1333/2200; а максимальный общий объем памяти равен 16 Гб. Как только на плату подается напряжение, включается подсветка кнопки Power и один красный светодиод.

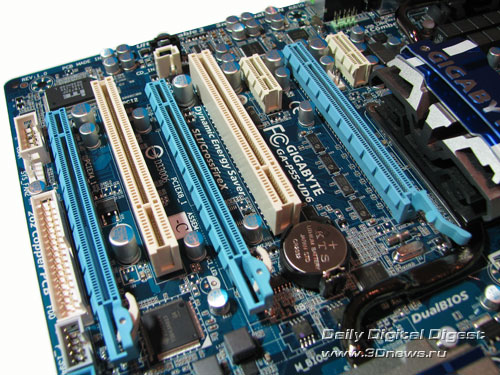

На плате установлено три слота PCI Express Graphics (все с защелками), которые предназначены для видеокарт.

Gigabyte GA-P55-UD6-С слоты

Первые два слота связаны непосредственно с процессором, и на них выделяется 16 линий шины PCI Express (конфигурации 16+0, 8+8). Третий слот обслуживается чипсетом, и на него выделяется четыре линии шины. Кроме этого, на плате установлено два слота PCI Express x1 и пара слотов PCI.

Возможности расширения

Благодаря чипсету Intel P55, плата поддерживает шесть портов SerialATA II и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в голубой цвет и ориентированы параллельно плоскости платы.

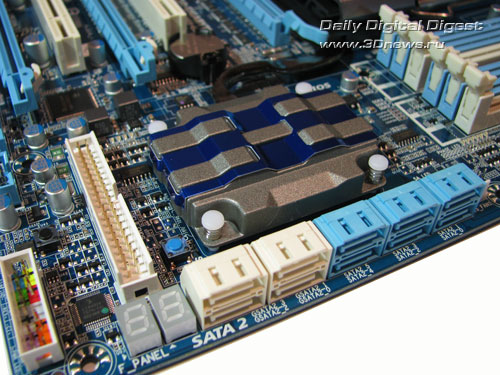

Gigabyte GA-P55-UD6-С угол

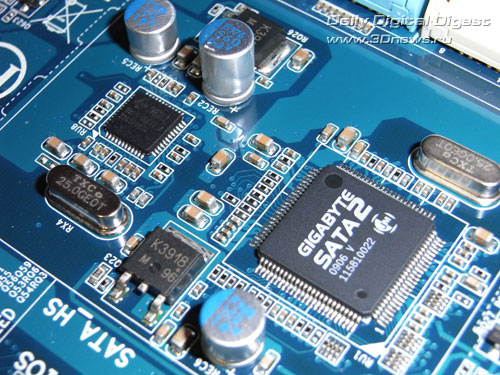

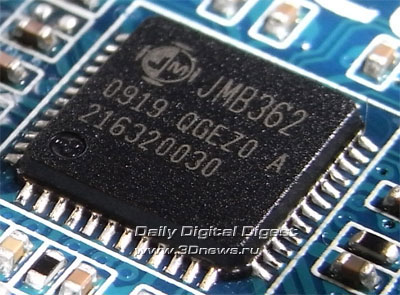

Кроме этого, плата поддерживает еще шесть каналов SATA II! Для этого на нее установлен контроллер JMB363 и два контроллера JMB362 (все двухканальные и произведены компанией JMicron). Один контроллер JMB362 установлен около задней панели, на которую выведены два порта. Чип JMB363 и второй чип JMB362 установлены под большим радиатором в нижнем левом углу платы, а соответствующие порты находятся рядом с SATA-портами чипсета.

Тут же отметим, что с помощью контроллера JMB363 плата поддерживает один канал ParallelATA, что позволяет подключить в общей сложности до 14 накопителей!

Gigabyte GA-P55-UD6-С SATA-контроллер 1

Gigabyte GA-P55-UD6-С SATA-контроллер 2

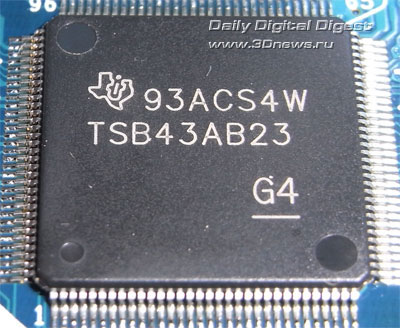

На плате установлено 14 портов USB 2.0 - десять расположены на задней панели, а еще четыре подключаются при помощи планок. Кроме этого, плата поддерживает другой вид последовательной шины - IEEE1394 (FireWire). Для этого на плату установлен контроллер TSB43AB23 производства Texas Instruments. В результате, плата поддерживает три порта FireWire: два расположены на задней панели, а один подключается с помощью планки.

Gigabyte GA-P55-UD6-С контроллер FireWire

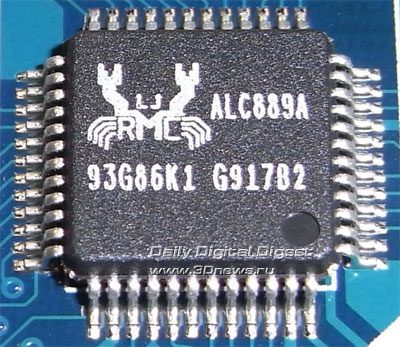

Плата GA-P55-UD6-С имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC889A.

Gigabyte GA-P55-UD6-С звуковой контроллер

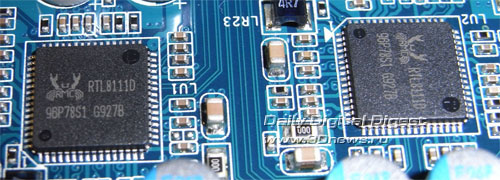

На плате установлено два высокоскоростных сетевых контроллера Realtek RTL8111D (Gigabit Ethernet) подключенных к шине PCI Express. Кстати, плата поддерживает технологию Link Aggregation, которая позволяет объединить два гигабитных соединения в одно двухгигабитное.

Gigabyte GA-P55-UD6-С сетевой контроллер 1

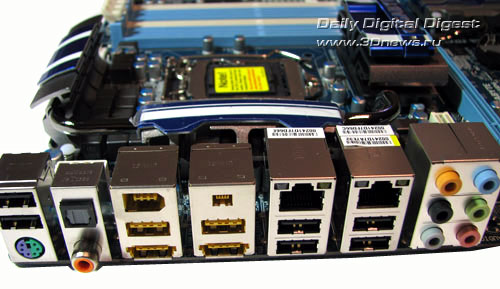

Соответствующие разъемы (RJ-45) выведены на заднюю панель платы, которая имеет следующую конфигурацию:

Gigabyte GA-P55-UD6-С задняя панель

Функциональность панели находится на очень высоком уровне благодаря рекордному количеству портов USB 2.0, двум портам FireWire (обоих видов), наличию оптического и коаксиального SP-DIF выходов. Также стоит обратить внимание на то, что два порта USB 2.0 объединены с портами SerialATA II (желтые, нижний ряд).

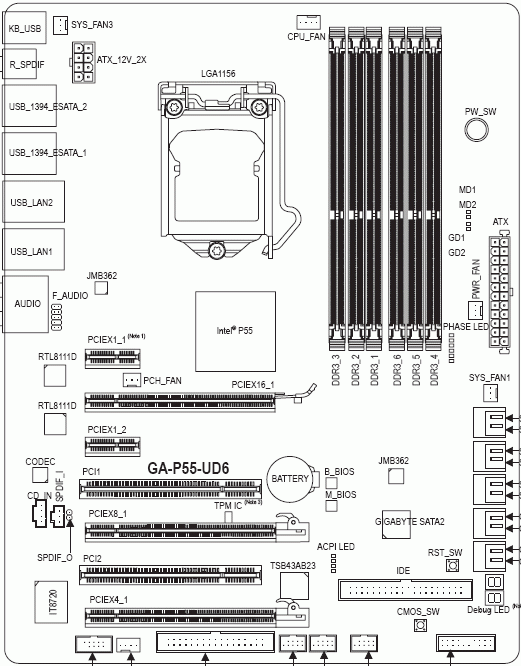

Традиционная схема компонентов:

Gigabyte GA-P55-UD6-С схема

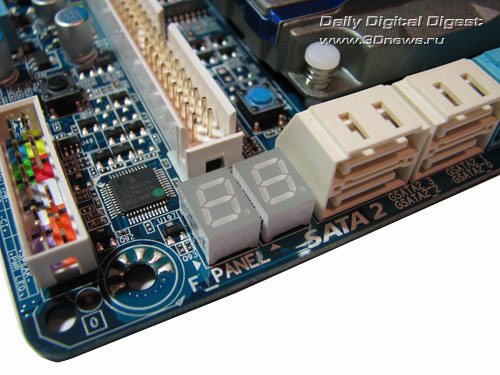

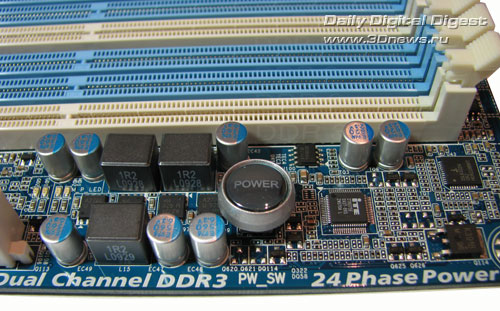

На плате установлено три кнопки: для включения (Power):

Gigabyte GA-P55-UD6-С кнопка

перезагрузки (Reset) и кнопка сброса настроек BIOS.

Gigabyte GA-P55-UD6-С кнопка

Тут же расположен семисегментный индикатор POST-кодов, с помощью которого пользователь может провести первоначальную диагностику проблем при старте системы.

Теперь поговорим о настройках BIOS.

BIOS

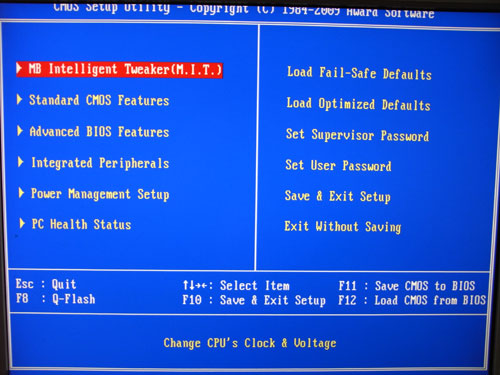

BIOS платы GA-P55-UD6-С основан на версии AWARD BIOS, и его объем равен 16 Мбит.

Gigabyte GA-P55-UD6-С BIOS

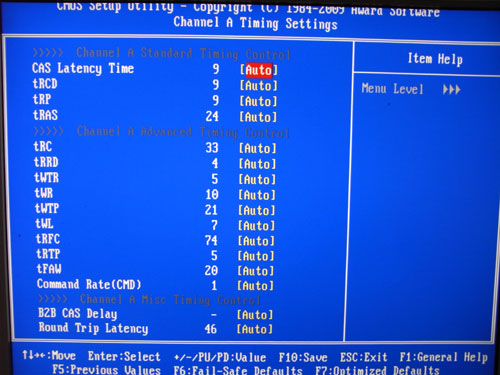

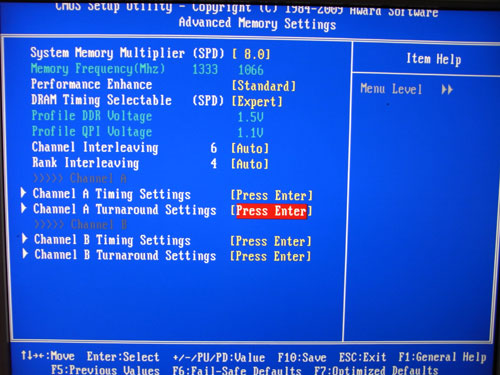

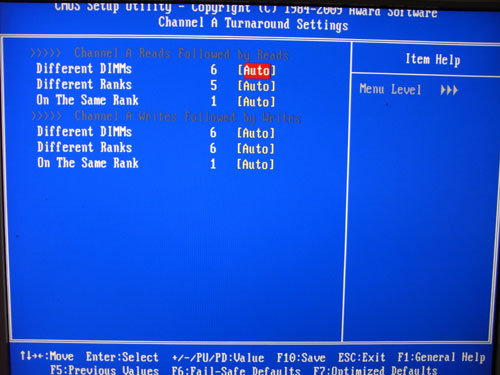

Все настройки памяти находятся в разделе функций разгона:

Gigabyte GA-P55-UD6-С настройки памяти

Gigabyte GA-P55-UD6-С настройки памяти 1

Gigabyte GA-P55-UD6-С настройки памяти 2

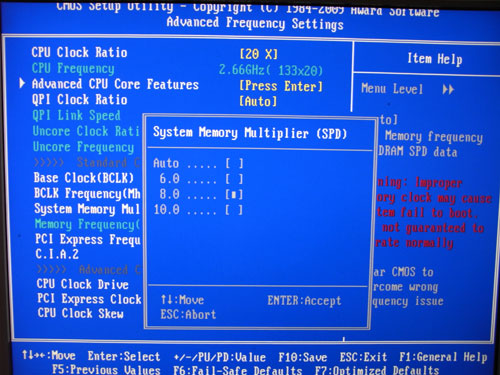

Там же есть параметр, который влияет на производительность - это установка частоты памяти. Причем, для удобства оверклокера, этот параметр продублирован в основном разделе:

Gigabyte GA-P55-UD6-С частота памяти

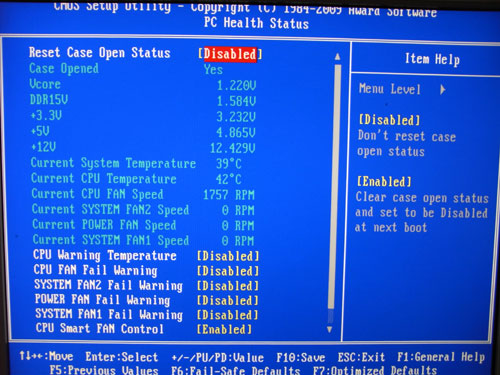

Теперь рассмотрим раздел, посвященный системному мониторингу.

Gigabyte GA-P55-UD6-С системный мониторинг 1

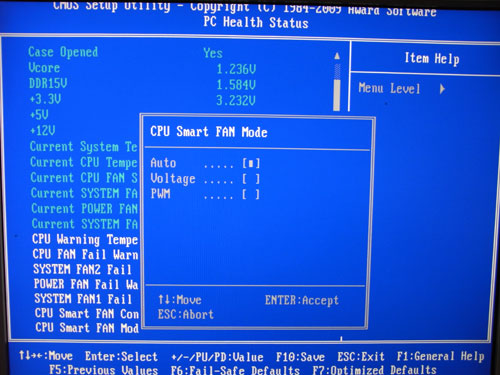

Итак, плата отслеживает текущую температуру процессора и системы, напряжения и скорости вращения четырех вентиляторов. Кроме этого, пользователь может управлять скоростью процессорного кулера с помощью функции Smart Fan:

Gigabyte GA-P55-UD6-С системный мониторинг 2

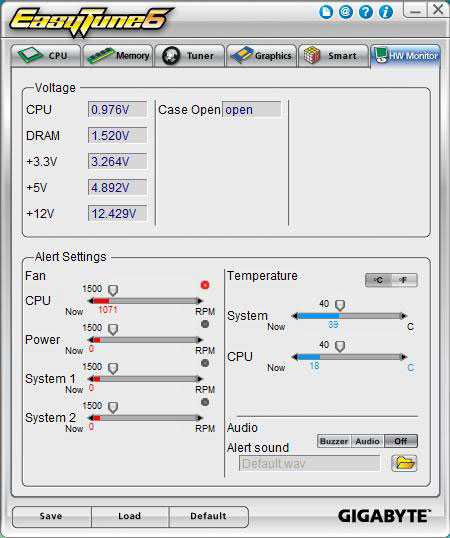

Также добавим, что следить за показаниями мониторинга можно из Windows с помощью утилиты EasyTune 6.

Gigabyte GA-P55-UD6-С системный мониторинг 3

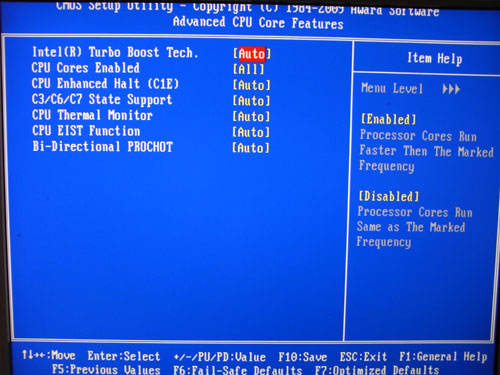

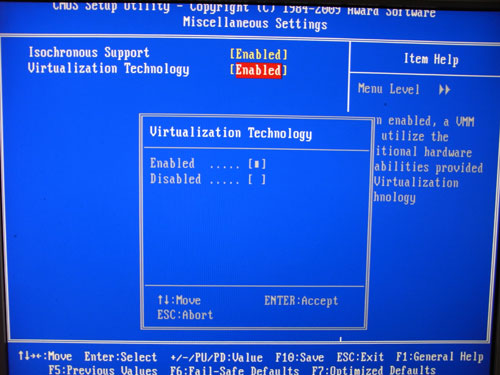

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:

Gigabyte GA-P55-UD6-С CPU 1

Gigabyte GA-P55-UD6-С CPU 2

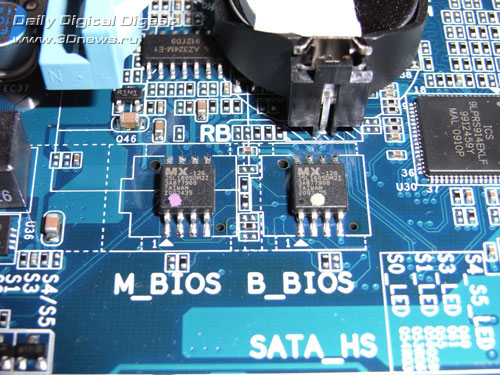

Еще отметим поддержку функции восстановления прошивки Virtual Dual BIOS, которая основана на двух микросхемах BIOS - основной и резервной:

Gigabyte GA-P55-UD6-С 2Bios

Обновить версию BIOS можно с помощь DOS-утилиты Flashspi.exe или Windows-утилиты @BIOS.

Gigabyte GA-P55-UD6-С @BIOS

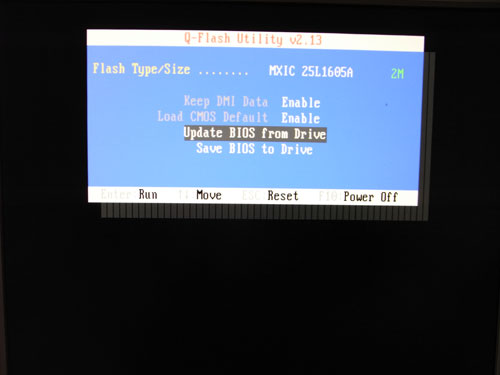

А также с помощью встроенной в BIOS программы Q-Flash:

Gigabyte GA-P55-UD6-С QFlash

Плата поддерживает еще одну утилиту, работающую с прошивкой BIOS. Речь идет о программе замены POST-изображения FaceWizard. Однако данную утилиту не дорабатывали уже два-три года, и она не умеет масштабировать изображение, а также воспринимать JPG-файлы (работает только с BMP и PCX-картинками).

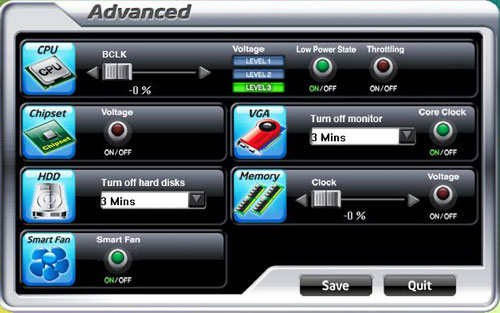

Наконец, отметим поддержку энергосберегающей технологии Advanced Dynamic Energy Saver

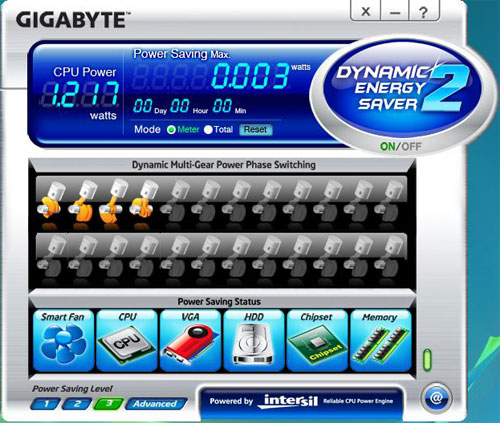

GigabyteGA-P55-UD6-С DES2 1

GigabyteGA-P55-UD6-С DES2 2

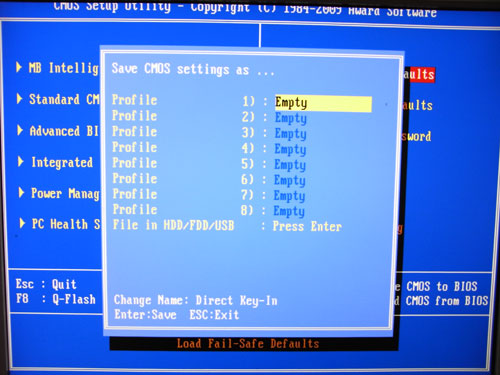

А также поддержку профилей BIOS.

GigabyteGA-P55-UD6-С BIOS Save

Пользователь может сохранить настройки CMOS как в восемь независимых профилей, так и в виде файла.

Разгон и стабильность

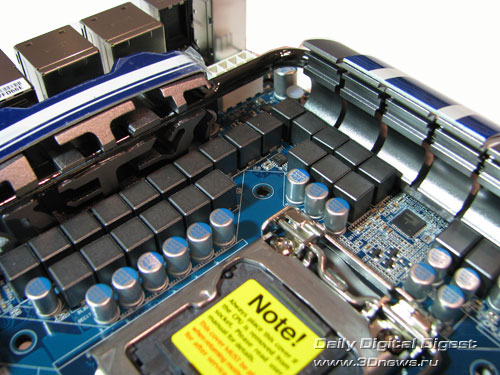

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 24-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 14 конденсаторов емкостью 820 мкФ.

Gigabyte GA-P55-UD6-С PWM

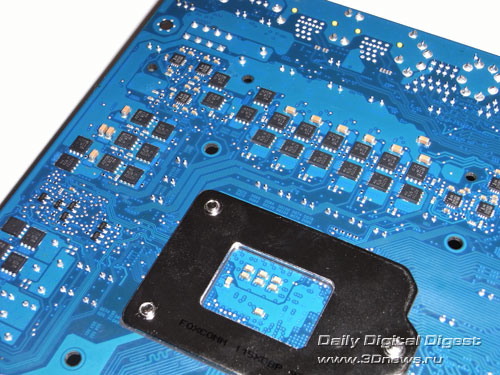

Интересно, что часть силовых элементов установлена на обратной стороне платы:

Gigabyte GA-P55-UD6-С PWM 2

Кстати, преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по трехфазной схеме, как и преобразователь подсистемы памяти.

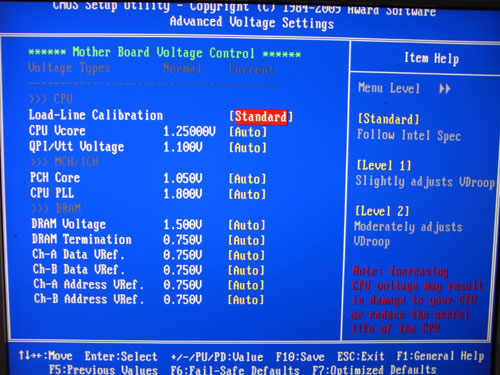

Функции разгона сосредоточены в разделе “Extreme Tweaker”.

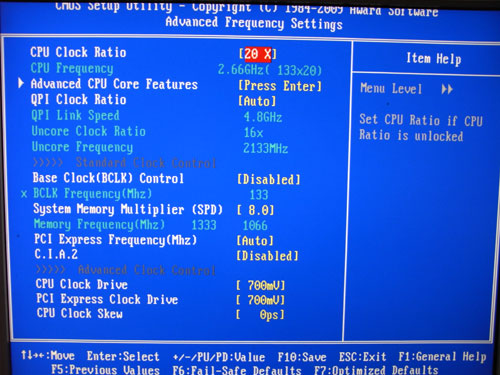

Gigabyte GA-P55-UD6-С настройки разгона 1

Gigabyte GA-P55-UD6-С настройки разгона 2

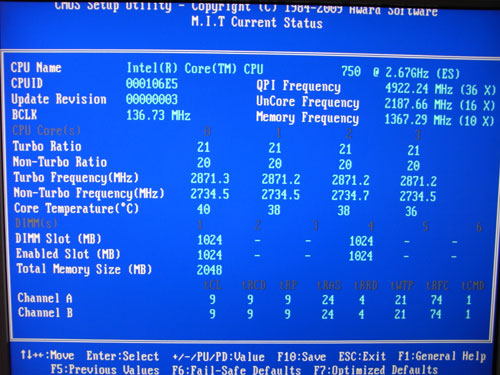

В отдельном разделе (M.I.T.) содержится все текущая информация о процессоре (причем для каждого ядра есть свой набор данных) и о памяти (включая основные тайминги).

Gigabyte GA-P55-UD6-С настройки разгона 3

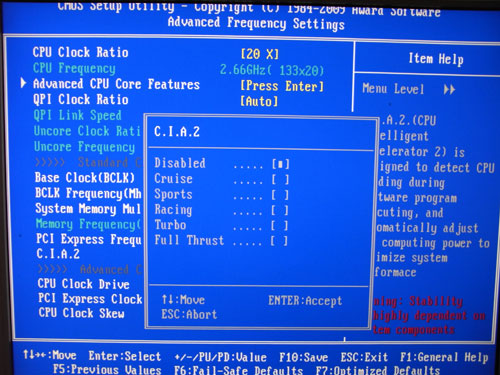

Плата GA-P55-UD6-С поддерживает технологию динамического разгона C.I.A 2:

Gigabyte GA-P55-UD6-С CIA2

Впрочем, профессиональные оверклокеры предпочитают устанавливать все настройки самостоятельно. Поэтому перечислим соответствующие функции по-порядку. Во-первых, плата GA-P55-UD6-С позволяет изменять частоту Bclk в диапазоне от 100 до 1200 МГц с шагом 1 МГц. Удобно то, что необходимое значение Bclk можно ввести с клавиатуры.

Остальные функции разгона:

Плата GA-P55-UD6-С
Изменение множителя CPU +
Изменение Bclk от 100 МГц до 1200 МГц (1 МГц)
Изменение Vcore от 0,5 В до 1,9 В (0,00625 В)
Изменение Vmem от 1,3 В до 2,6 В (0,02-0,1 В)
Изменение Vimc от 0,8 В до 1,94 В (0,02-0,1 В)
Изменение Vpll от 1,5 В до 2,58 В (0,02-0,1 В)
Изменение Vpch от 0,85 В до 2,08 В (0,02-0,1 В)
Изменение PCI-E от 90 МГц до 150 МГц (1 МГц)

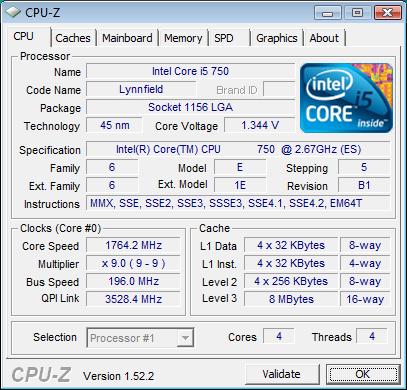

Теперь переходим к практическому разгону. Итак, плата GA-P55-UD6-С показала следующие результаты: стабильная работа на частоте Bclk = 196 МГц с процессором на ядре Lynnfield.

Gigabyte GA-P55-UD6-С разгон

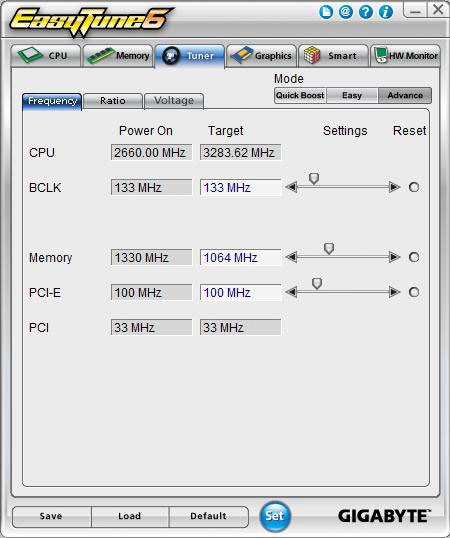

Продолжая тему разгона, отметим многофункциональную фирменную утилиту оверклокинга EasyTune6, которая помимо разгона процессора, позволяет разогнать еще и видеокарту:

Gigabyte GA-P55-UD6-С EasyTune6 1

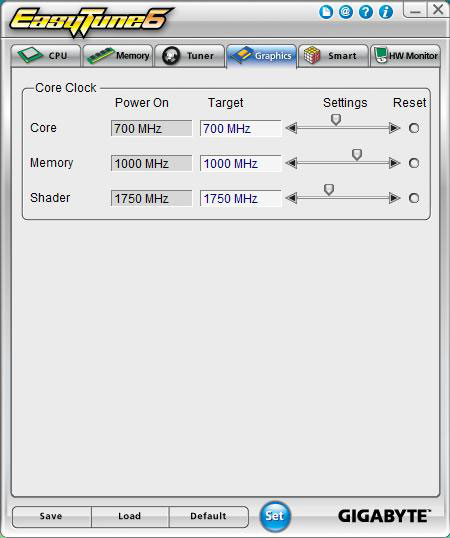

Gigabyte GA-P55-UD6-С EasyTune6 2

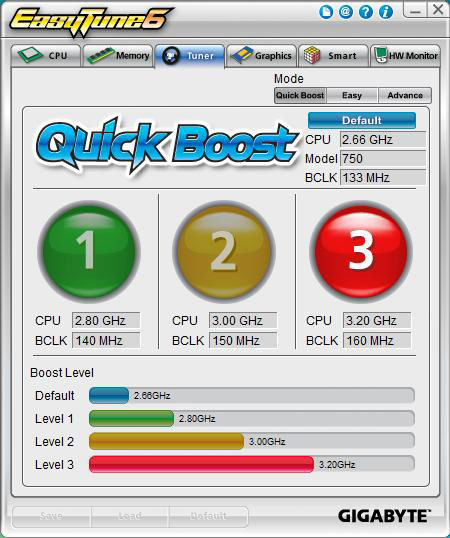

Причем с помощью этой программки начинающий пользователь может одним кликом мышки значительно увеличить частоту процессора, не вникая во все тонкости разгона:

Gigabyte GA-P55-UD6-С EasyTune6 3

Впрочем, так было задумано инженерами . А на практике оказалось, что данная функция не понижает множитель частоты памяти, что может привести к зависанию системы. Кстати, как и большинство протестированных нами LGA1156 плат, модель GA-P55-UD6-С продемонстрировала частичную несовместимость с тестовым комплектом памяти A-Data AD31600X001GU, поэтому для получения данных производительности нам пришлось понизить частоту памяти до DDR3-1066 МГц.

Производительность

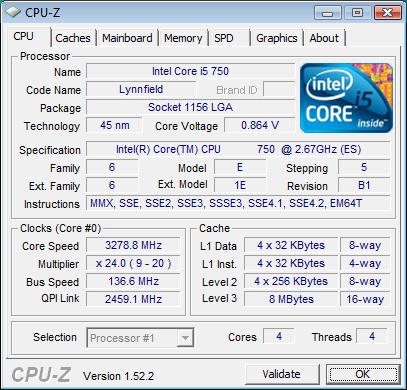

При определении стартовой частоты Bclk оказалось, что плата устанавливает ее c завышением на 3,6 МГц.

Gigabyte GA-P55-UD6-С штатная частота

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование

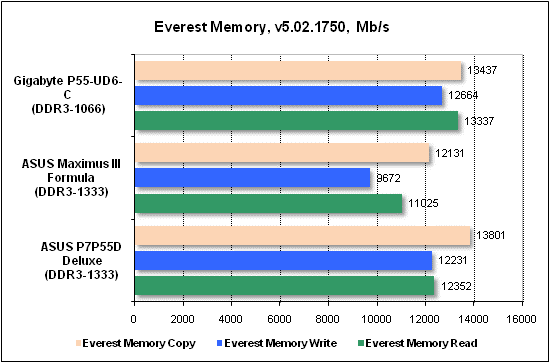

Вначале посмотрим на результаты синтетических тестов.

Тест производительности Everest

Тест производительности Everest

Тест производительности 3DMark

Тест производительности процессора 3DMark

Тесты прикладного ПО.

Тест производительности 3D Max

Тест производительности CineBench

Тест производительности POV

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

Тест производительности DivX

Тест производительности Xvid

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.

Тест производительности WinRAR

Теперь - тесты игровых программ.

Тест производительности Quake 4

Тест производительности Serious Sam 2

Тест производительности Company of Heroes

Тест производительности Crysis

Тест производительности PTB

Тест производительности Supreme Commander

Тест производительности Unreal Tournament 3

Тест производительности World in Conflict

Тест производительности X3

Выводы

С технической точки зрения, материнская плата GA-P55-UD6-С является безусловным лидером в области возможностей расширения среди плат на чипсете Intel P55. Более того, в данной области эта плата может легко поспорить со многими платами на high-end чипсете Intel X58. На момент тестирования розничная цена платы составляла около $275, что вполне адекватно качеству продукта. Дело в том, что помимо функциональных возможностей, плата поддерживает все передовые технологии , отлично разгоняет процессоры и не имеет откровенно слабых мест.

Заключение

Плюсы:

  • высокая стабильность и производительность;
  • 24-фазная схема питания процессора;
  • наличие трех слотов PCI Express x16 v2.0;
  • наличие шести слотов DIMM;
  • поддержка технологий NVIDIA SLI и AMD CrossFireX;
  • поддержка SerialATA II/RAID (двенадцать каналов; P55+2 х JMicron JMB362+JMicron JMB363);
  • поддержка одного канала P-ATA (JMicron JMB363);
  • звук High Definition Audio 7.1;
  • два сетевых контроллера Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; три порта);
  • широкий набор фирменных технологий (C.I.A2, EasyTune 6, Q-Flash, @BIOS и проч.);
  • поддержка технологий Ultra Durable 3, Dynamic Energy Saver Advanced, профили BIOS;
  • пассивная система охлаждения чипсета и модуля питания;
  • кнопки Power и Reset; кнопка сброса CMOS;
  • семисегментный индикатор POST-кодов;
  • технология Virtual Dual BIOS (две микросхемы BIOS);
  • функциональная задняя панель и разумная цена.

Минусы:

  • не обнаружено.

Особенности платы:

  • мощные функции разгона и довольно высокие результаты;
  • только один порт PS/2;
  • есть поддержка COM и FDD.
