Gigabyte MA790FXT-UD5P на чипсете AMD 790FX
Раздел: Обзоры, Тесты плат GIGABYTEИсточник: 3DNews | Автор: Александр Митрофанов
Современные мат. платы рекомендует
Сегодня мы протестируем очередную high-end материнскую плату для платформы AMD. Это модель Gigabyte с длинным обозначением MA790FXT-UD5P, которая основана на чипсете AMD 790FX, работает с памятью стандарта DDR3 и, соответственно, предназначена для процессоров Socket AM3. Данная плата отличается очень мощными возможностями расширения, однако имеет всего два слота PCI Express x16. Много это или мало для современного компьютера? Некоторое время назад мы утверждали, что двух слотов вполне достаточно. Не так давно компания AMD представила технологию CrossFireX, которая позволяет объединять в единый вычислительный массив больше чем два видеоядра. Но после анонса этой технологии ситуация с материнскими платами не изменилась, поскольку на рынке появились видеокарты с двумя ядрами на борту. Таким образом, используя два PEG-слота, мы можем объединить в связку CrossFire целых четыре графических ядра.
Мы бы не стали заострять внимание на этом моменте, но практически половина всех последних протестированных материнских плат имела три PEG-слота, а вторая половина - четыре слота. Причем, по данным опросов, только 5% энтузиастов используют более одного слота PCI Express x16.
Спецификация Gigabyte MA790FXT-UD5P
| Gigabyte MA790FXT-UD5P | |
| Процессор | - AMD AM3 |
| Системная память | - Четыре 240-контактных слота для DDR-3 SDRAM DIMM - Максимальный объем памяти 16 Гб - Возможен двухканальный доступ к памяти - Поддерживается память типа DDR3 800/1066/1333/1600* - Индикатор питания на плате |
| Возможности расширения | - Два 32-битных PCI Bus Master-слота - Три слота PCI Express x1 - Двенадцать портов USB 2.0 (8 встроенных + 4 дополнительных) - Три порта IEEE1394 (FireWire; 2 встроенных + 1 дополнительный) - Встроенный звук High Definition Audio - Два сетевых контроллера Gigabit Ethernet |
| Дисковая подсистема | - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до двух ATAPI-устройств & RAID 0, 1) - Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD) - Дополнительные SerialATA II/Raid контроллеры (JMB363 + 2 x JMB 322, 4 канала SerialATA II, c поддержкой RAID 0,1,5, 0+1, а также SAFE50 и SAFE33) - Поддержка LS-120 / ZIP / ATAPI CD-ROM |
| Разное | - Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры - Кнопки включения, перезагрузки и сброса настроек BIOS - IrDA - STR (Suspend to RAM) - SPDIF In/Out |
| Мониторинг | - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения пяти вентиляторов - Технология SmartFan |
| Средняя цена по данным Маркет.3DNews: 6700 руб. (Посмотреть все предложения) |
|
Плата Gigabyte MA790FXT-UD5P

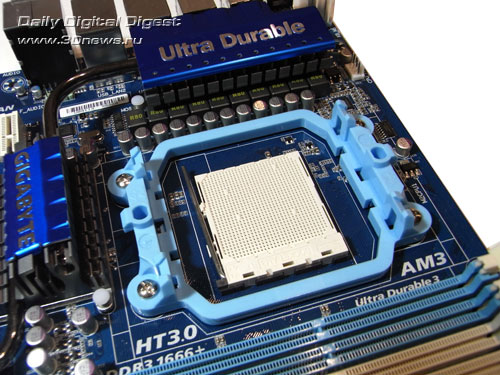

Инженеры Gigabyte установили на плату слот PCI Express x1 в качестве первого слота расширения. Таким образом, остальные (в том числе и графические) слоты сдвинулись в левую часть платы, и установленные видеокарты не блокируют защелки слотов DIMM.

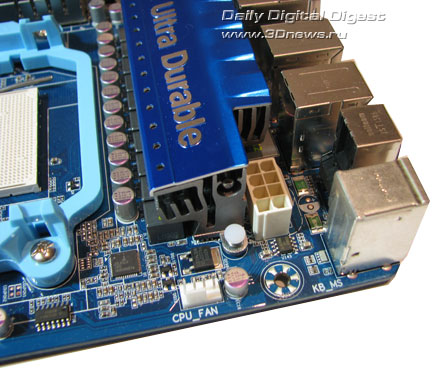

Удобно расположены разъемы питания: основной (24-контактный) на нижнем краю платы и дополнительный (8-контактный; сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы.

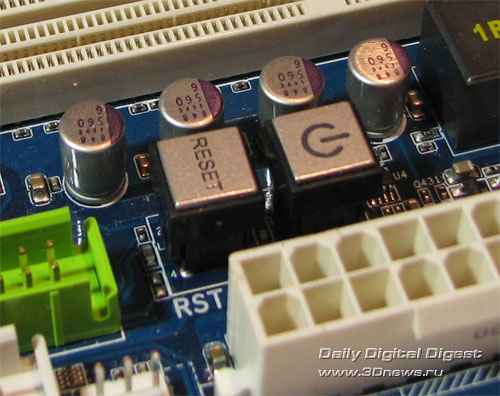

Впрочем, пару мелких недостатков дизайна PCB мы все же обнаружили. Проблема заключается в совершенно неудобном расположении кнопок запуска и перезагрузки системы. Они находятся между слотами памяти и толстым пучком кабелей от блока питания. Это затрудняет к ним доступ, а если пользователь установил дополнительную систему охлаждения памяти, то и вовсе блокирует.
Все кнопки имеют подсветку
Так же неудобно расположена кнопка сброса настроек CMOS, поскольку длинные видеокарты могут затруднять к ней доступ. Впрочем, кнопки являются приятным, но необязательным дополнением к плате, и воспринимать всерьез недостатки их местоположения мы не будем.
Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера. Еще один 4-контактный разъем (SYS_FAN1) расположен в левом нижнем углу платы.

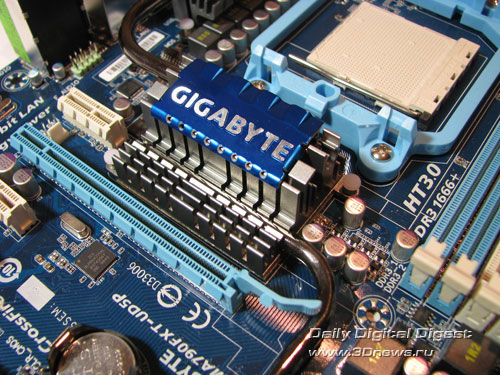

Также на плате установлено еще три 3-контактных разъема: NB_FAN - около “северного моста”, SYS_FAN2 - на левом краю платы, PWR_FAN - около основного разъема питания. Впрочем, ни один из дополнительных разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения чипсета, которая включает радиаторы на “северном” и “южном” “мостах”, а также радиатор на преобразователе питания. Эти радиаторы соединены между собой при помощи тепловых трубок.

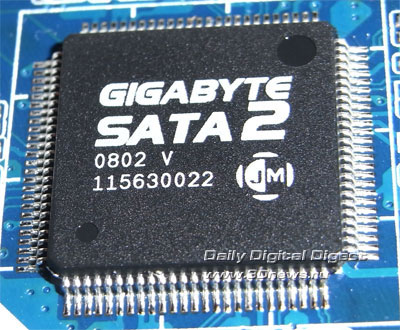

Кроме того, еще один радиатор установлен на RAID-контроллере Gigabyte SATA2 (как мы подозреваем, это чип JMB363).

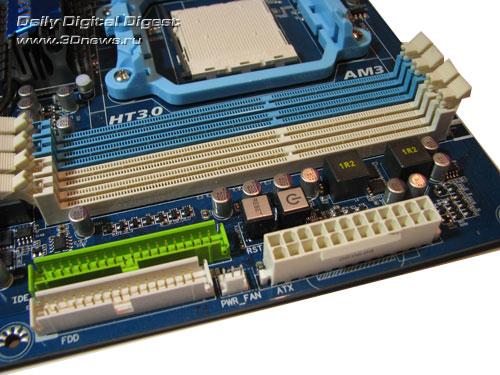

На плате установлено четыре слота DIMM для памяти стандарта DDR-3, а максимальный объем памяти равен 16 Гб.

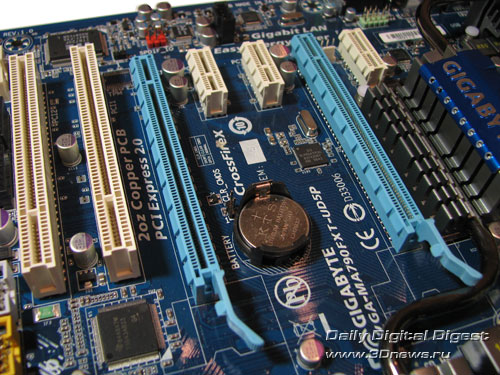

Что касается возможностей расширения, то на плате установлено два слота PCI Express х16, три слота PCI Express х1 и два слота PCI.
Возможности расширения

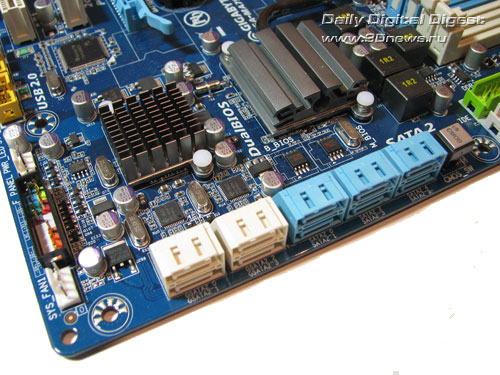

Плата Gigabyte MA790FXT-UD5P, благодаря “южному мосту” SB750, поддерживает шесть каналов SerialATA-II. Все соответствующие разъемы расположены около “южного моста” и окрашены в голубой цвет.

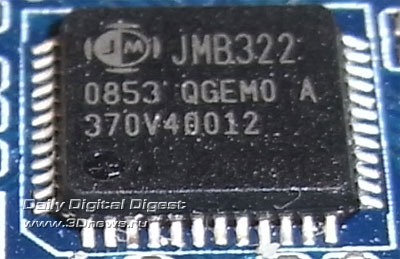

Рядом расположены четыре белых разъема SATA2, которые обслуживаются связкой контроллера JMB363 (под радиатором) и пары чипов JMB322:
Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить к плате 12 жестких дисков (10 SATA + 2 PATA).

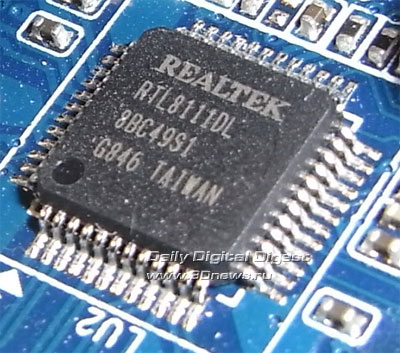

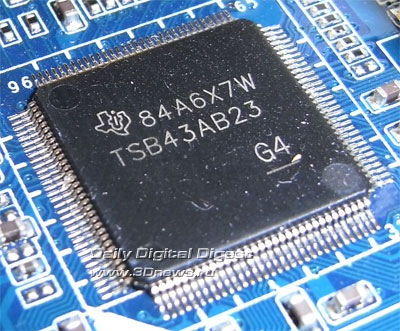

На плате установлена пара гигабитных сетевых контроллеров Realtek RTL8111DL, которые подключены к шине PCI Express, а также контроллер последовательной шины FireWire - TSB43AB23, производства компании Texas Instruments. Последний обеспечивает поддержку трех портов IEEE1394, два из которых расположены на задней панели, а еще один подключается при помощи планки.

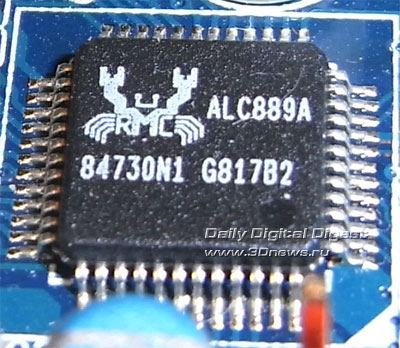

Плата поддерживает 12 портов последовательной шины USB 2.0, восемь из которых расположены на задней панели, а еще четыре подключаются при помощи планок. И последнее, на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип ALC889A, который поддерживает выход на восемь каналов.

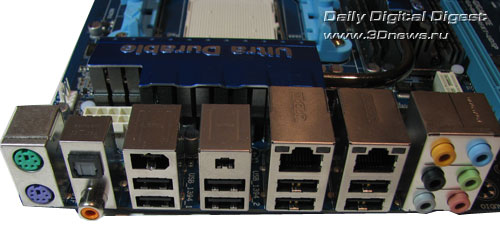

Задняя панель платы имеет следующий вид:
Вы можете заметить полное отсутствие LPT- и COM-портов (один COM-порт реализован через планку). На их месте расположены оптический и коаксиальный выход SP-DIF, а также четыре порта USB 2.0 и пара портов FireWire (обоих типов).

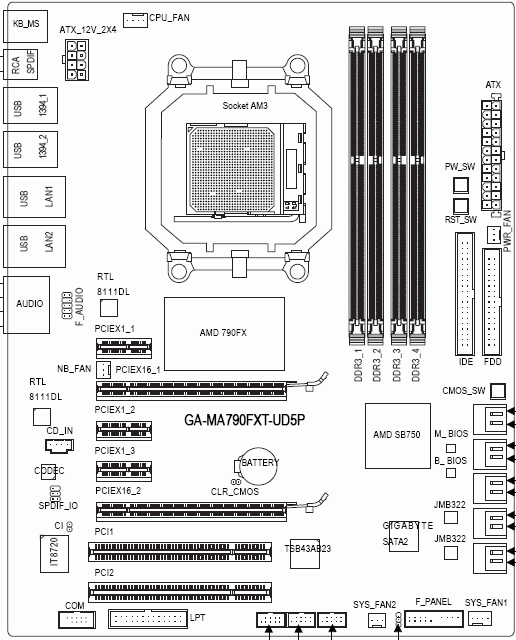

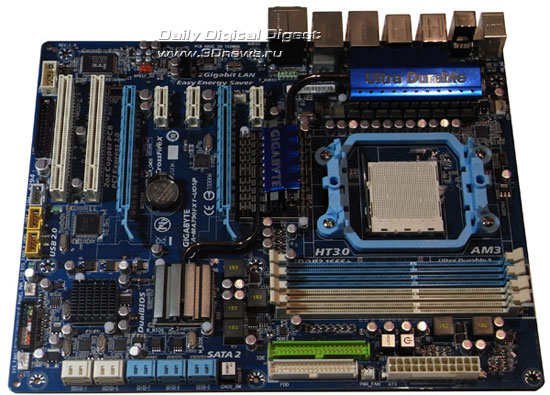

Традиционная схема платы:
Теперь поговорим о настройках BIOS.
BIOS

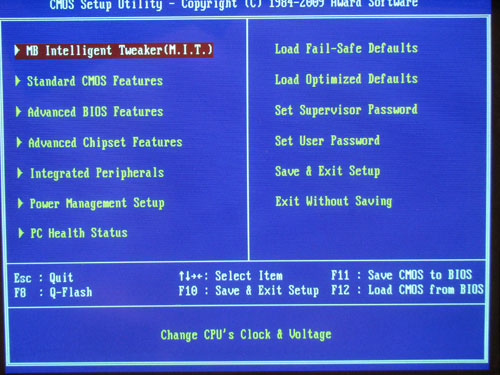

BIOS платы Gigabyte MA790FXT-UD5P основан на версии Award BIOS.

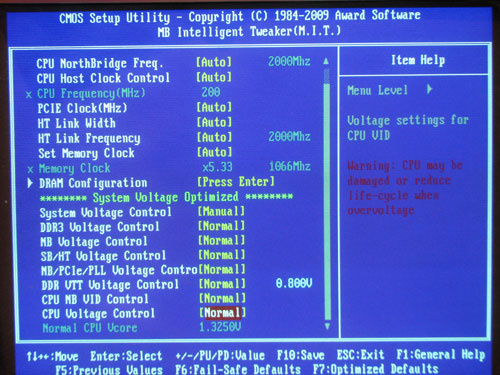

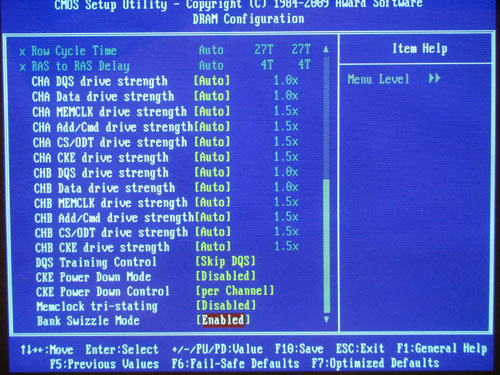

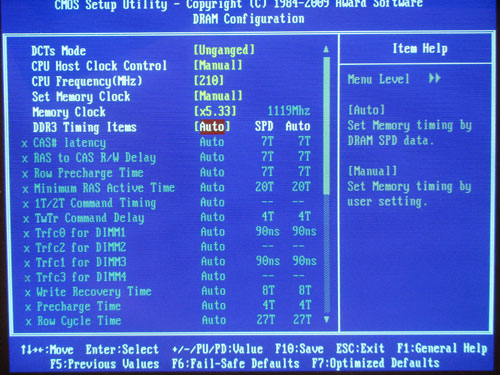

Расширенный набор настроек памяти находятся в разделе “M.I.T./DRAM Configuration”:

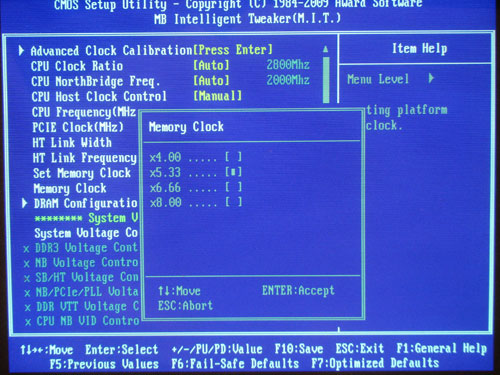

Обратите внимание, что в этом же разделе продублирован параметр опорной частоты HTT, что в некоторых случаях значительно облегчает настройку системы. Параметр, отвечающий за выбор частоты памяти, находится уровнем выше:
Теперь рассмотрим раздел, посвященный системному мониторингу.

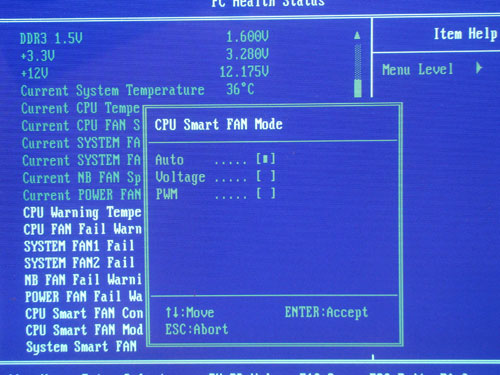

Плата отслеживает текущую температуру процессора и системы, основные напряжения и напряжения процессора и памяти, а также скорости всех пяти вентиляторов. Причем пользователь может управлять скоростью процессорного и системного кулера (SYS_FAN1) с помощью функции Smart Fan.

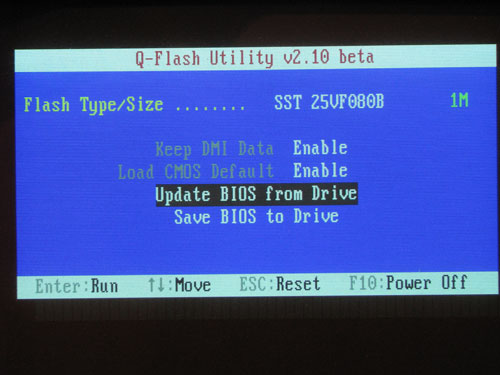

Пользователь может обновить прошивку BIOS при помощи утилиты Q-Flash:

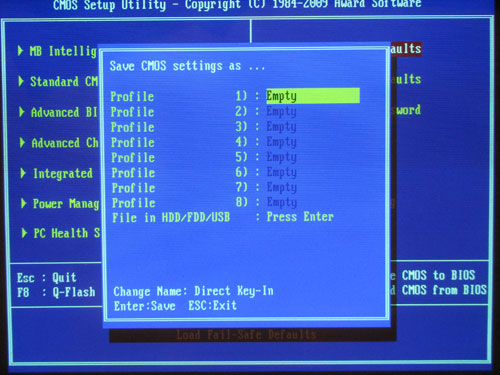

Также упомянем поддержку профилей CMOS, которая позволяет сохранять все пользовательские настройки в памяти и, при необходимости, загружать их. Всего доступно восемь профилей, а также профиль последнего успешного запуска (что иногда бывает очень полезно). Кроме того, параметры идеально настроенной системы можно сохранить в виде отдельного файла, которым можно поделиться с владельцами аналогичных конфигураций.

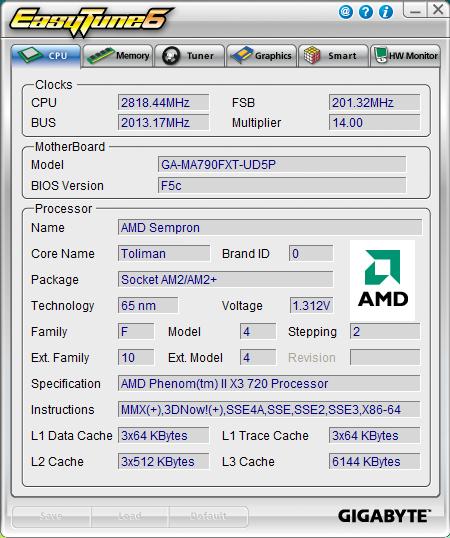

Из фирменного программного обеспечения отметим многофункциональную утилиту Easy Tune 6.
С ее помощью пользователь может разгонять систему, получать информацию о состоянии системы, параметрах графической подсистемы и подсистемы памяти.

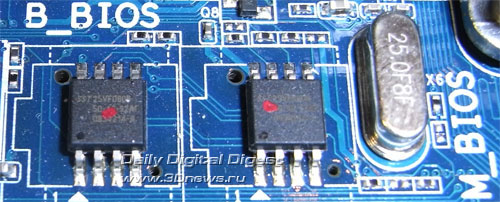

И, наконец, отметим поддержку технологии DualBIOS, которая основана на двух микросхемах BIOS - основной и резервной.
Разгон и стабильность

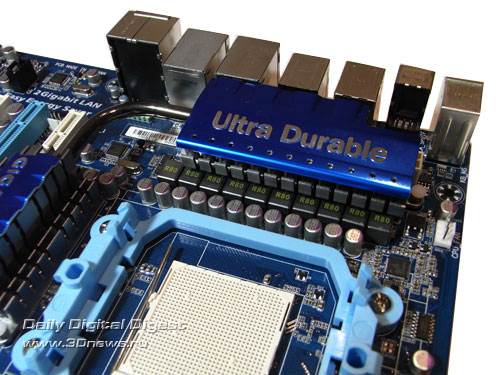

Теперь рассмотрим преобразователь питания. Он имеет 10-фазную схему, в которой установлены четыре конденсатора емкостью 270 мкФ и 12 конденсаторов емкостью 820 мкФ. Также отметим, что питание встроенного контроллера памяти осуществляется по двухфазной схеме (итоговая конфигурация 8+2).

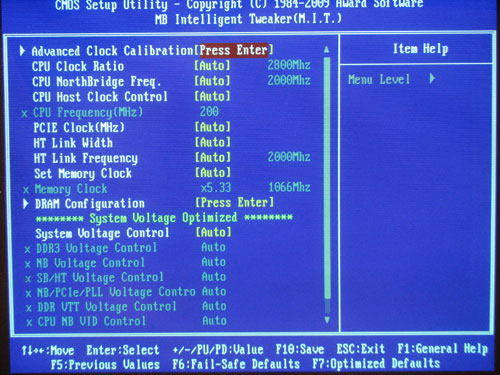

Теперь переходим к рассмотрению функций разгона:

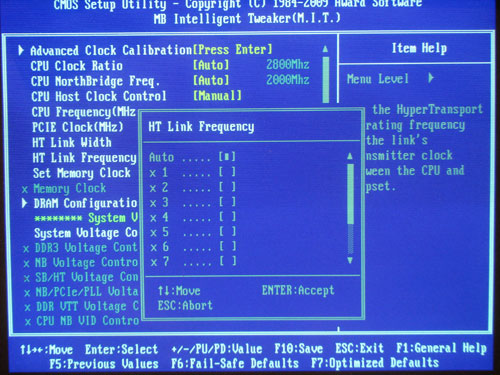

Во-первых, плата Gigabyte MA790FXT-UD5P позволяет изменять частоту HTT в диапазоне от 200 МГц до 500 МГц с шагом 1 МГц. Во-вторых, пользователь может поменять множитель шины HyperTransport:

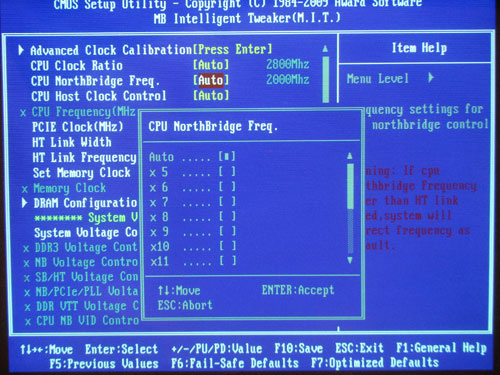

В-третьих, можно изменить множитель контроллера памяти:
Перечислим остальные функции разгона:
| Плата | Gigabyte MA790FXT-UD5P |
| Изменение множителя CPU | + |
| Изменение множителя HT | + |
| Изменение множителя CPU-NB | + |
| Изменение HTT | от 200 МГц до 500 МГц (1 МГц) |
| Изменение Vcore | от -0,6 В до +0,6 В; (0,025 В) |
| Изменение Vmem | от +0 В до +0,75 В (0,05 В) |
| Изменение Vcpu-nb | от -0,6 В до +0,6 В; (0,025 В) |
| Изменение Vdda | от +0 В до +0,3 В (0,1 В) |
| Изменение Vht | от +0 В до +0,3 В (0,1 В) |
| Изменение Vdd | от +0 В до +0,3 В (0,1 В) |
| Изменение Vsb | от +0 В до +0,3 В (0,1 В) |
| Изменение PCI-E | от 100 МГц до 200 МГц (1 МГц) |
Мы достигли максимально стабильной частоты HTT, равной 256 МГц:
Производительность

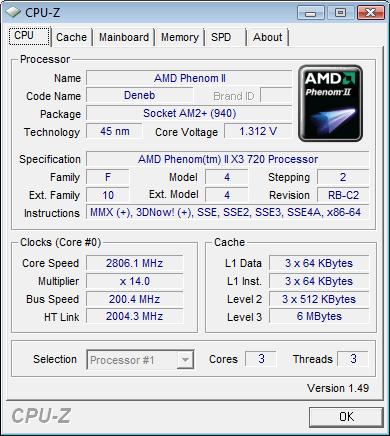

Отметим, что плата Gigabyte MA790FXT-UD5P устанавливает штатную частоту HTT с небольшим завышением:
Кстати, после прошивки версии BIOS F5C завышение штатной частоты превысило 1 МГц (это прекрасно видно на скриншоте EasyTune 6; пред. стр).
Во время тестирования производительности мы сравнили плату Gigabyte MA790FXT-UD5P с платой ASUS M4A78T-E на чипсете AMD 790GX и платой ASUS M4A79T Deluxe на чипсете AMD 790FX.
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |

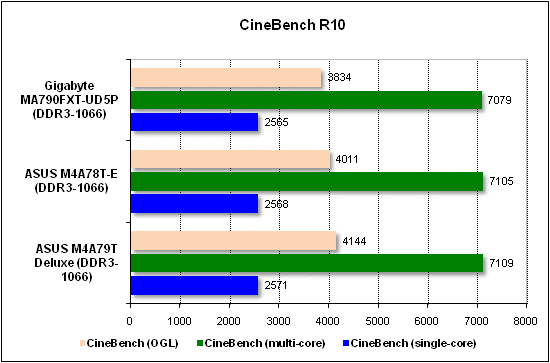

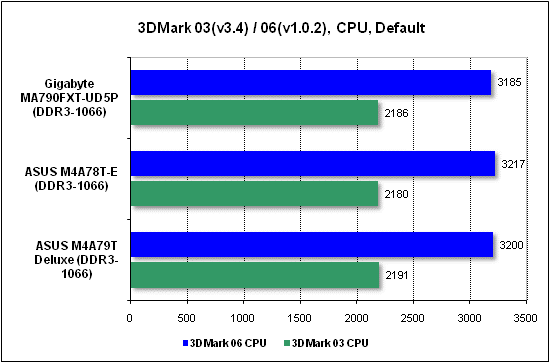

Синтетические тесты
Тесты прикладного ПО
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
Теперь - тесты игровых программ
Выводы
Материнская плата Gigabyte MA790FXT-UD5P является вполне качественной и добротной реализацией потенциала чипсета AMD 790FX. Ее характерной особенностью являются довольно мощные возможности расширения, которые помимо стандартного встроенного звука и поддержки USB 2.0, включают десять каналов SerialATA II, три порта FireWire, а также два гигабитных сетевых контроллера.
Данная плата уже продается в магазинах по цене приблизительно 6500 рублей, что, в целом, соответствует цене конкурирующих продуктов. Оверклокерский потенциал платы также сравним с другими протестированными AM3-платами. И единственное, что мы не смогли оценить - это комплектацию, поскольку получили предсерийный образец Gigabyte MA790FXT-UD5P.
Заключение
Плюсы:
- отличная стабильность и производительность;
- два слота PCI Express x16;
- поддержка технологии CrossFire/CrossFireX;
- поддержка SerialATA II (десять каналов; 2хRAID);
- поддержка ParallelATA (один канал);
- два сетевых гигабитных контроллера и 8-канальный звук High Definition Audio;
- поддержка интерфейса USB 2.0 (12 портов) и FireWire (три порта);
- широкий набор фирменных технологий Gigabyte (EasyTune 6, FaceWizard, @BIOS и проч.);
- поддержка технологий Ultra Durable 3, Dynamic Energy Saver Advanced, профили BIOS;
- пассивная система охлаждения чипсета и модуля питания;
- кнопки Power и Reset; кнопка сброса CMOS;
- технология Virtual Dual BIOS (две микросхемы BIOS).
Минусы:
- не обнаружено.
Особенности платы:
- посредственные результаты разгона;
- кнопки Power, Reset и Clear CMOS.
