Мат. плата ASRock X58 SuperComputer на чипсете Intel X58
Раздел: Обзоры, Обзоры пр. материнских платИсточник: 3DNews | Автор: Александр Митрофанов
Современные мат. платы рекомендует
Мечтаете о собственном суперкомпьютере или планируете создать мощнейшую игровую станцию? В обоих случаях без ASRock X58 SuperComputer не обойтись. Целых 4 (!) слота PCI Express 16x и хороший потенциал разгона - что еще нужно для полного счастья.
Несмотря на то, что уже довольно долгое время мы не тестировали материнские платы производства ASRock (последний обзор был в 2005 году), эта компания регулярно представляла новые продукты, используя практически все популярные чипсеты. И нужно отметить, что на фоне всеобщего угасания “второго эшелона” производителей материнских плат, компания ASRock является единственным возмутителем спокойствия. Речь идет о многочисленных нестандартных платах, с различными уникальными возможностями. Многие из этих плат мы рассмотрели год назад в репортаже с компьютерной выставки CeBIT 2008.
В 2009 году, компания ASRock поддержала выход платформы Intel LGA1366 и выпустила две материнские платы - X58 SuperComputer и X58 Deluxe на high-end чипсете Intel X58. Для начала рассмотрим первую плату.
Спецификация ASRock X58 SuperComputer
| ASRock X58 SuperComputer | |
| Процессор | - Core i7 QPI 133 МГц - Разъем Socket LGA1366 |
| Системная память | - Шесть 240-контактных слотов для DDR3 SDRAM DIMM - Максимальный объем памяти 24 Гб - Поддерживается память типа DDR3 800/1066/1333/1600* - Возможен трех- и двухканальный доступ к памяти - Поддержка технологии Intel XMP |
| Возможности расширения | - Три 32-битных PCI Bus Master-слота - Двенадцать портов USB 2.0 (7 встроенных + 5 дополнительных) - Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный) - Звук High Definition Audio 7.1 - Два сетевых контроллера Gigabit Ethernet |
| BIOS | - 8 Мбит Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features - Поддержка профилей CMOS |
| Управление питанием | - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-контактный разъем питания ATX - Дополнительный 8-контактный разъем питания |
| Размер | - ATX форм-фактор, 244×305 мм (9,6″ x 12″) |
Коробка
Коробка с платой ASRock X58 SuperComputer довольно солидная, с голографическим покрытием и имеет ручку для переноски.
Комплектация
- материнская плата;
- руководство пользователя;
- CD диск с ПО и драйверами;
- один ATA133-шлейф, FDD-шлейф;
- шесть кабелей SerialATA + два переходника питания (два разъема);
- заглушка на заднюю панель корпуса;
- три моста SLI;
- два моста CrossFire.
Комплектация платы выглядит сбалансированной. В частности, к плате прилагаются соединительные мосты как для технологии NVIDIA SLI, так и для AMD CrossFire.
Руководство пользователя произвело неоднозначное впечатление. Книжка довольно толстая (более 200 страниц), но информации мало, поскольку все продублировано на девяти языках. Среди них присутствует русский, но пользоваться этим руководством довольно трудно, поскольку текст является машинным переводом. Кроме того, отсутствует описание функций BIOS, а также фирменных утилит ASRock. Кстати, утилиты и драйверы записаны на CD-диске, на нем также находится антивирусный пакет McAfee.
Плата ASRock X58 SuperComputer
Главной особенностью платы ASRock X58 SuperComputer является наличие четырех слотов PEG (PCI Express x16).
Разъемы питания установлены удобно, по краям платы: основной 24-контактный на нижнем краю, а дополнительный 8-контактный в правом верхнем углу. Причем последний допускает подключение 4-жильного кабеля.
Отметим, что дизайн PCB не имеет проблемы с блокировкой видеокартой защелок слотов DIMM. Около северного моста установлен 4-контактный разъем CPU_FAN для соответствующего кулера.
Там же установлены остальные 3-контактные разъемы для вентиляторов (4 шт). На северном мосту установлен средних размеров радиатор, который соединен с радиатором на модуле питания при помощи тепловой трубки.
Под северным мостом установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты они на три группы по два слота, с чередованием цветов. Чтобы задействовать трехканальный режим, нужно установить модули памяти в слоты одного цвета (вариант с тремя модулями).
Отметим, что плата поддерживает память стандарта DDR3-800/1066 (свыше - только при разгоне); а максимальный общий объем памяти равен 24 Гб.
На плате установлено четыре слота PCI Express Graphics, которые предназначены для видеокарт.
Причем на синие слоты выделяются либо 16, либо 8 линий шины PCI Express; на оранжевые - либо 8, либо слоты не используются. Кроме этого, на плате установлено еще три слота PCI.
Возможности расширения
На плате ASRock X58 SuperComputer установлен южный мост ICH10R, с радиатором. В результате плата поддерживает 6 портов SerialATA II, и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10. Порты окрашены в красный цвет и ориентированы параллельно плоскости платы.
Кроме того, на плате установлен контроллер JMB362, который поддерживает 2 канала SerialATA II.
Однако инженеры ASRock реализовали только один канал; соответствующий порт выведен на заднюю панель платы. Причем конструктивное исполнение данного разъема является электрически и физически совместимым с интерфейсом USB. Таким образом, данный разъем можно использовать как для подключения SATA-, так и USB-устройств. Тут же отметим, что плата поддерживает интерфейсы ParallelATA и FDD, причем первый реализован при помощи контроллера VIA VT6330. Этот чип является комбинированным и помимо PATA обеспечивает поддержку еще двух портов FireWire.
Далее - на плате установлено 12 портов USB2.0: 7 расположены на задней панели, а еще 5 подключаются при помощи планок (нет в комплекте). Плата ASRock X58 SuperComputer имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип ALC 890B.
Несколько слов о сети: на плате установлена пара высокоскоростных сетевых контроллеров Realtek RTL8111DL (Gigabit Ethernet) подключенных к шине PCI Express (x1).
Оба разъема RJ-45 выведены на заднюю панель платы, которая имеет следующую конфигурацию:
Инженеры ASRock отказались от размещения на задней панели устаревших LPT- и COM-портов. Впрочем, один COM-порт реализован при помощи планки, которой нет в комплекте.
Традиционная схема компонентов:
Теперь поговорим о настройках BIOS.
BIOS

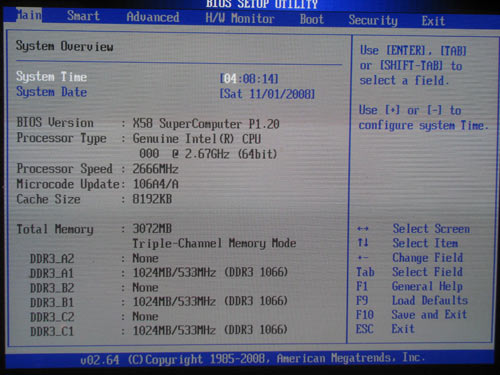

BIOS платы ASRock X58 SuperComputer основан на версии AMI BIOS, и его объем равен 8 Мбит. Структура разделов несколько непривычная, но особых неудобств это не доставляет. Куда хуже обстоят дела со скоростью интерфейса - она неприлично низкая. И если просмотру разделов это мешает не сильно, то для установки некоторых параметров придется потратить изрядное количество времени.

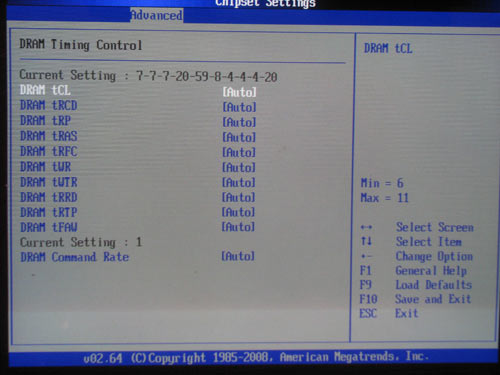

Все настройки памяти находятся в отдельном подразделе:

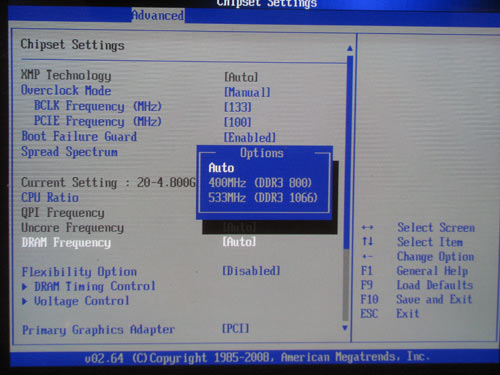

Следующий параметр, который влияет на производительность - это установка частоты памяти.

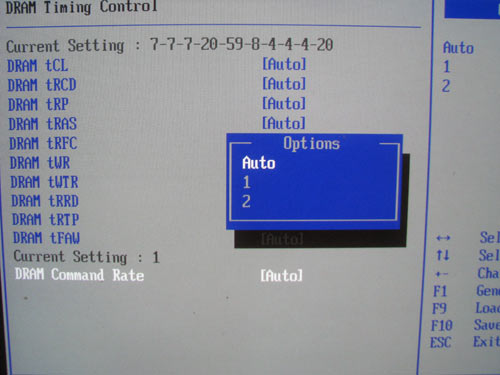

Еще один параметр, повышающий эффективность памяти - установка “Command Rate”:

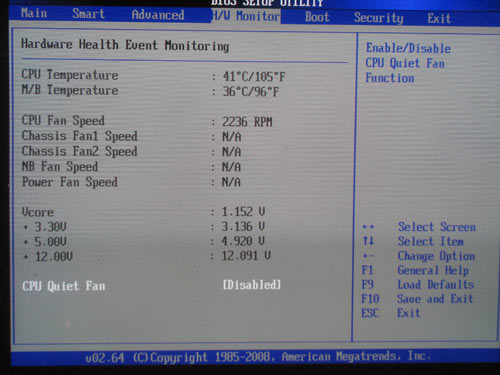

Теперь рассмотрим раздел, посвященный системному мониторингу.

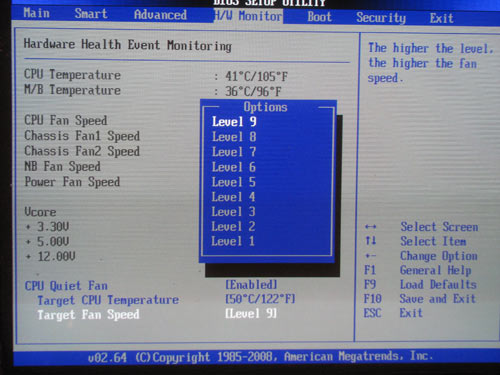

Плата отображает текущие значения температуры процессора, системы, скорости вращения всех вентиляторов, а также уровни напряжений. Процессорный кулер может изменять скорость вращения в зависимости от температуры процессора, благодаря технологии Quiet Fan:

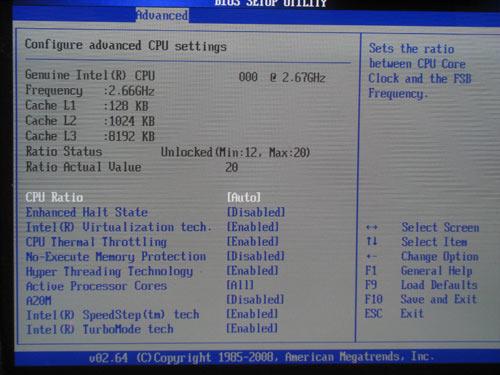

Также BIOS дает доступ пользователю к настройке всех функций современных процессоров:

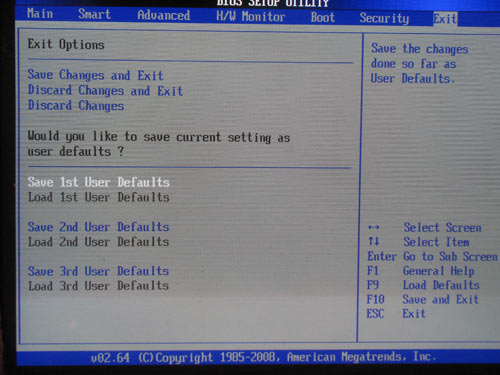

Отметим поддержку профилей CMOS, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их. Плата ASRock X58 SuperComputer поддерживает три независимых профиля:
Несколько слов о фирменных утилитах ASRock. Во-первых, это технология энергосбережения Intelligent Energy Saver (IES).

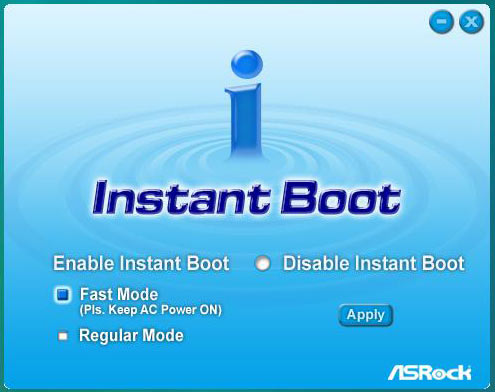

Во-вторых - технология Instant Boot, которая, по утверждениям разработчиков, позволяет загрузить Windows за 4 секунды.
На практике работа этой утилиты выглядит следующим образом: при выключении компьютера, происходит его перезагрузка, затем происходит штатная загрузка Windows (~40 секунд), а затем выполняется гибернация. При повторном включении компьютера пользователь получает чистый и рабочий Windows действительно через несколько секунд. Однако стоит учесть, что данная экономия времени достигнута за счет потраченного времени на дополнительную загрузку Windows. Иными словами, Instant Boot не экономит ни одной секунды, а попросту “забирает” одну минуту в конце рабочего дня, чтобы “вернуть” ее на следующее утро.
Разгон и стабильность

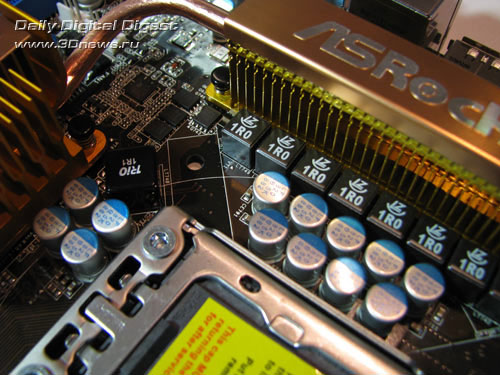

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 8-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 13 конденсаторов емкостью 820 мкФ.
Отметим, что силовые элементы PWM снабжены радиатором.

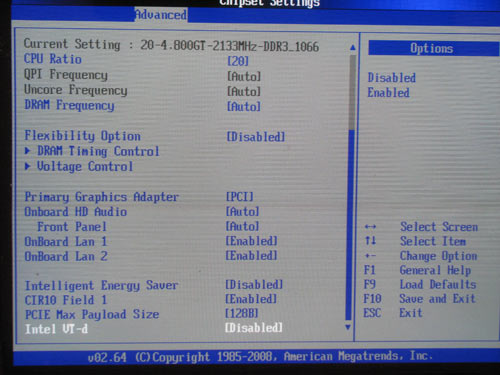

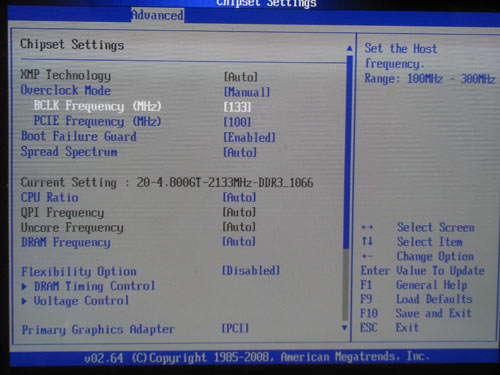

Набор функций разгона:
В виде таблицы:
| Плата | ASRock X58 SuperComputer |
| Изменение множителя CPU | + |
| Изменение множителя контроллера памяти | + (*) |
| Изменение QPI | от 100 МГц до 300 МГц (1 МГц) |
| Изменение Vcore | от 0,84375 В до 1,6 В (0,00625 В) |
| Изменение Vsb | от 1,12 В до 1,56 В (0,02 В) |
| Изменение Vmem | от 1,53 В до 2,451 В (0,015 В) |
| Изменение Vtt | от +0 до +0,3 В (0,1 В) |
| Изменение Vioh | от 1,11 В до 1,49 В (0,12 В) |
| Изменение Vpll | от 1,82 В до 2,5 В (0,02 В) |
| Изменение PCI-E | от 50 МГц до 150 МГц (1 МГц) |
(*) Некоторые инженерные процессоры LGA1366 не позволяют изменять множитель частоты контроллера памяти.
Теперь переходим к практическому разгону. Итак, плата ASRock X58 SuperComputer показала следующие результаты: стабильная работа на частоте QPI = 180 МГц с процессором на ядре Bloomfield.
Этот результат можно считать неплохим. Для сравнения, результат разгона платы ECS X58B-A точно такой же, а наилучший результат составляет QPI=212 МГц и достигнут на плате ASUS Rampage II Extreme. Причем в последнем случае множитель контроллера памяти имел штатное значение.
Продолжая тему разгона, отметим новую фирменную утилиту оверклокинга - OC Tuner:
Производительность

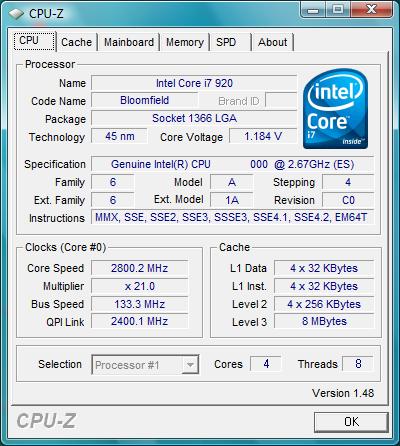

При определении стартовой частоты QPI оказалось, что плата завышает ее всего на 0,3 МГц.
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование | |
| Процессор | Процессор Intel Core i7 920 (LGA1366; 2,66 ГГц; ядро Bloomfield) |
| Кулер | Боксовый |
| Видеокарта | ASUS 8800 GT (GeForce 8800 GT; PCI Express x16) Версия драйвера: 180.48 WHQL |
| Звуковая карта | - |
| HDD | Samsung HD160JJ |
| Память | 3×1024 Мб Qimonda DDR3-1333 |
| Корпус | FSP 550 Вт |
| OS | MS Vista |

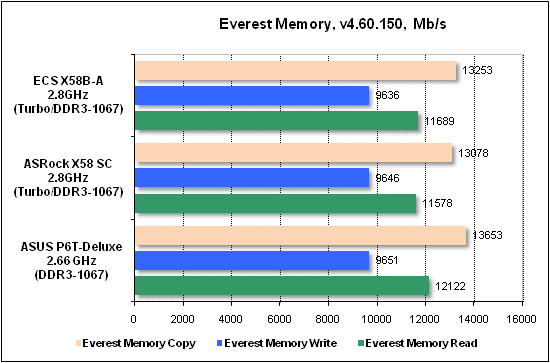

Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО.
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
Теперь - тесты игровых программ.
Выводы
Плата ASRock имеет довольно претенциозное название X58 SuperComputer. Очевидно, это намек на то, что на базе данной материнской платы пользователь может построить свой собственный суперкомпьютер, аналогичный NVIDIA Tesla, в котором используются четыре видеоадаптера GTX 280 и технология NVIDIA CUDA. Наличие четырех слотов PCI Exress Graphics это действительно супер, но общее впечатление от платы несколько портит ее розничная цена, которая превышает 11 тысяч рублей (приблизительно столько стоит плата ASUS P6T-Deluxe). Мы рекомендуем данную плату тем пользователям, которым необходимо использовать в системе 4 видеокарты. Даже если вы не планируете заниматься научными расчетами, только представьте себе, какую мощную игровую систему можно создать на основе этой платы – три топовых видеокарты в связке 3-WAY SLI плюс еще одна видеокарта для расчета физики.
Заключение
Плюсы:
- высокая стабильность и производительность;
- 8-фазная схема питания процессора;
- наличие четырех слотов PCI Express x16 v2.0;
- поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
- поддержка SerialATA II/RAID (семь каналов; ICH10R + JMB362);
- поддержка одного канала P-ATA (VIA VT6330);
- звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
- поддержка интерфейса USB 2.0 (двенадцать портов) и IEEE-1394 (FireWire; два порта);
- широкий набор фирменных технологий ASRock (OC Tuner, IES, профили CMOS, Quiet Fan и проч.);
- пассивная система охлаждения чипсета и модуля питания.
Минусы:
- завышенная цена.
Особенности платы:
- на задней панели нет LPT- и COM-портов;
- комбинированный eSATA/USB-порт.
