ALiveXFire-eSATA2 – бюджетная, но многофункциональная плата от ASRock
Раздел: Обзоры, Обзоры пр. материнских платОригинал статьи: ALiveXFire-eSATA2 – бюджетная, но многофункциональная плата от ASRock
Источник: www.ferra.ru | Автор: Александр Ушаков
Современные мат. платы рекомендует
Компания ASRock всегда славилась необычными продуктами. Стоит вспомнить хотя бы их универсальные платы под Socket 754/939 или платы под Core 2 Duo на чипсете Intel 865P. Компания всегда умудрялась совмещать несовместимые, казалось бы, вещи. Материнская плата ALiveXFire-eSATA2 – ещё один тому пример. Ничего странного в ней вроде бы и нет, однако за свою очень низкую цену она предлагает поддержку CrossFire и даже новых процессоров Phenom.
Компания ATI, а позже и AMD, немало сил вложила в продвижение технологии CrossFire. Хотя целесообразность установки двух и более видеокарт до сих пор под вопросом – обычно оптимизация драйверов хромает, да и цена часто высоковата. Иной раз проще купить одну карту, которая и быстрее, и лишена каких-либо проблем в приложениях. Но раз «звёзды зажигаются», значит, это кому-то необходимо, и для поддержки технологии объединения нескольких видеокарт для обработки 3D-сцены ATI в своё время разработала ряд чипсетов для материнских плат.
Плата ALiveXFire-eSATA2 основана на одном из первых наборов системной логики ATI, поддерживающем CrossFire, – RD480, известном также как ATI Xpress 200 CFE, Xpress1600 и AMD 480X, который должен был когда-то составить конкуренцию серии nForce 4 от NVIDIA. В качестве южного моста используется уже знакомый чип SB600, обладающий высокой функциональностью по сравнению с SB450 и SB400, ограниченных лишь восьмью портами USB 2.0, аудиокодеком AC’97, четырьмя портами SATA 150 и возможностью создания RAID-массивов уровней 0 и 1. Но главным плюсом данной платы является поддержка CrossFire по формуле x8+x8 – для бюджетной платы это весьма неплохо, учитывая ещё и возможность установить процессоры Phenom X3 и Phenom X4. Естественно, после обновления микрокода BIOS.
|
|
|
ALiveXFire-eSATA2 |
Характеристики платы
|
Описание модели |
|
|
Производитель |
|
|
Модель |
ALiveXFire-eSATA2 |
|
Поддержка процессоров |
|
|
Модификация разъёма для процессора |
Socket AM2 (940) |
|
Поддерживаемые модели процессоров |
AMD Athlon FX/64/X2, Sempron, Phenom X3/X4 |
|
Чипсет |
AMD 480X CrossFire |
|
Поддерживаемая память |
|
|
Тип памяти |
DDR2 |
|
Диапазон частот памяти, МГц |
533/667/800 |
|
Количество слотов памяти |
4 |
|
Поддержка двухканального режима работы (в случае установки двух модулей) |
+ |
|
Минимальное количество модулей для старта |
1 |
|
Максимальный объём модулей, ГБ |
2 |
|
Максимальный объём поддерживаемой памяти, ГБ |
8 |
|
Поддержка регистровых модулей памяти (Registered) |
– |
|
Поддержка модулей памяти с контролем чётности (ECC) |
– |
|
Чипсет |
|
|
Модификация чипсета |
AMD 480X CrossFire |
|
Чип северного моста (номинал) |
RD480 |
|
Чип южного моста (номинал) |
SB600 |
|
Поддерживаемые слоты расширения |
|
|
Общее количество |
6 |
|
PCI-Express x16 |
2 |
|
PCI-Express x8 |
– |
|
PCI-Express x4 |
– |
|
PCI-Express x1 |
1 |
|
PCI |
3 |
|
Порты ввода-вывода |
|
|
USB |
10 = (2x на панели + 8х на плате) |
|
Версия USB |
2.0 |
|
COM-порты |
1x на панели |
|
LPT-порты |
1x на панели |
|
PS/2-порты |
2х на панели |
|
FireWire (IEEE 1394) порты |
– |
|
Game-порт (MIDI) |
– |
|
Дисковые контроллеры |
|
|
Контроллер дисководов |
+ |
|
Количество HDD-контроллеров |
1 |
|
Первый контроллер |
Встроен в южный мост |
|
Количество линий UDMA 133 на втором контроллере |
1 |
|
Количество линий SATA на втором контроллере |
4x SATA + 2x eSATA |
|
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере |
+ |
|
Уровни RAID |
0, 1, 10 |
|
Встроенная звуковая система |
|
|
Наличие |
+ |
|
Базируется на чипе |
Realtek ALC888 |
|
Количество выходных каналов |
8 (7.1) |
|
Микрофонный вход |
+ |
|
Линейный вход |
+ |
|
Цифровой коаксиальный выход |
На плате |
|
Цифровой коаксиальный вход |
На плате |
|
Цифровой оптический выход |
– |
|
Цифровой оптический вход |
– |
|
Количество разъёмов mini-jack на задней панели |
6 |
|
Разъём на плате для подключения СD-ROM (CD_IN) |
+ |
|
Разъём на плате для подключения дополнительных устройств (AUX_IN) |
+ |
|
Разъёмы на плате для подключения фронтальной панели |
+ |
|
Питание материнской платы |
|
|
Основной разъём ATX |
ATX 20-pin |
|
Дополнительный разъём на 4/6/8 контактов |
+/–/– |
|
Разъём дополнительного питания типа Molex |
+ |
|
Сложность блока стабилизации питания процессора |
Средняя (3-фазная схема питания) |
|
Система охлаждения |
|
|
Количество выходов под кулеры |
2 |
|
Тип выходов под кулеры |
1х – четырёхконтактный |
|
Охлаждение северного моста |
Пассивное |
|
Охлаждение южного моста |
Пассивное |
|
Охлаждение модулей стабилизатора напряжений |
– |
|
Сетевые адаптеры |
|
|
Сетевой адаптер 1 |
Ethernet 10/100/1000 |
|
Чип |
Realtek 8111B |
|
Возможность включения компьютера по сети (Wake On Lan) |
+ |
Комплект поставки
Коробка имеет традиционное для ASRock исполнение с изображением космического истребителя. Лицевая сторона испещрена многочисленными надписями о различных достоинствах платы. Есть даже примечательная эмблема в правом углу, символизирующая «дружбу» AMD и ATI. Отличный рекламный ход не оставит равнодушными поклонников данных брендов.
|
|
|
Упаковка |
Комплектация включает все необходимые кабели и переходники.
- Документация:
- Motherboard User Guide
- Шлейфы и переходники:
- Два кабеля SATA
- Два переходника SATA Power
- Шлейф IDE
- Шлейф Floppy
- Планка с двумя разъёмами USB
- Дополнительно:
- Планка с двумя разъёмами USB
- Кабель SPDIF/HDMI
- PCI-Express Switch
- I/O Shield
- Диски:
- Drivers for Windows Vista & XP
|
|
|
Комплект поставки |
Достойный комплект аксессуаров для бюджетной платы. Кабель SPDIF/HDMI необходим для подключения цифрового звука от разъёма звуковой карты на плате к внешним источникам (например, к видеокарте с выходом HDMI). Плата-переключатель PCI-Express Switch необходима при подключении одной видеокарты, но об этом будет рассказано ниже.
Осматриваем плату
Полноформатная плата выполнена на текстолите синего цвета. Периферийные разъёмы сосредоточены по краям платы. Разъёмы питания расположены немного неудобно, и потребуется приложить некоторые усилия при сборке, чтобы уложить кабели так, чтобы они не мешали кулеру на процессоре.
|

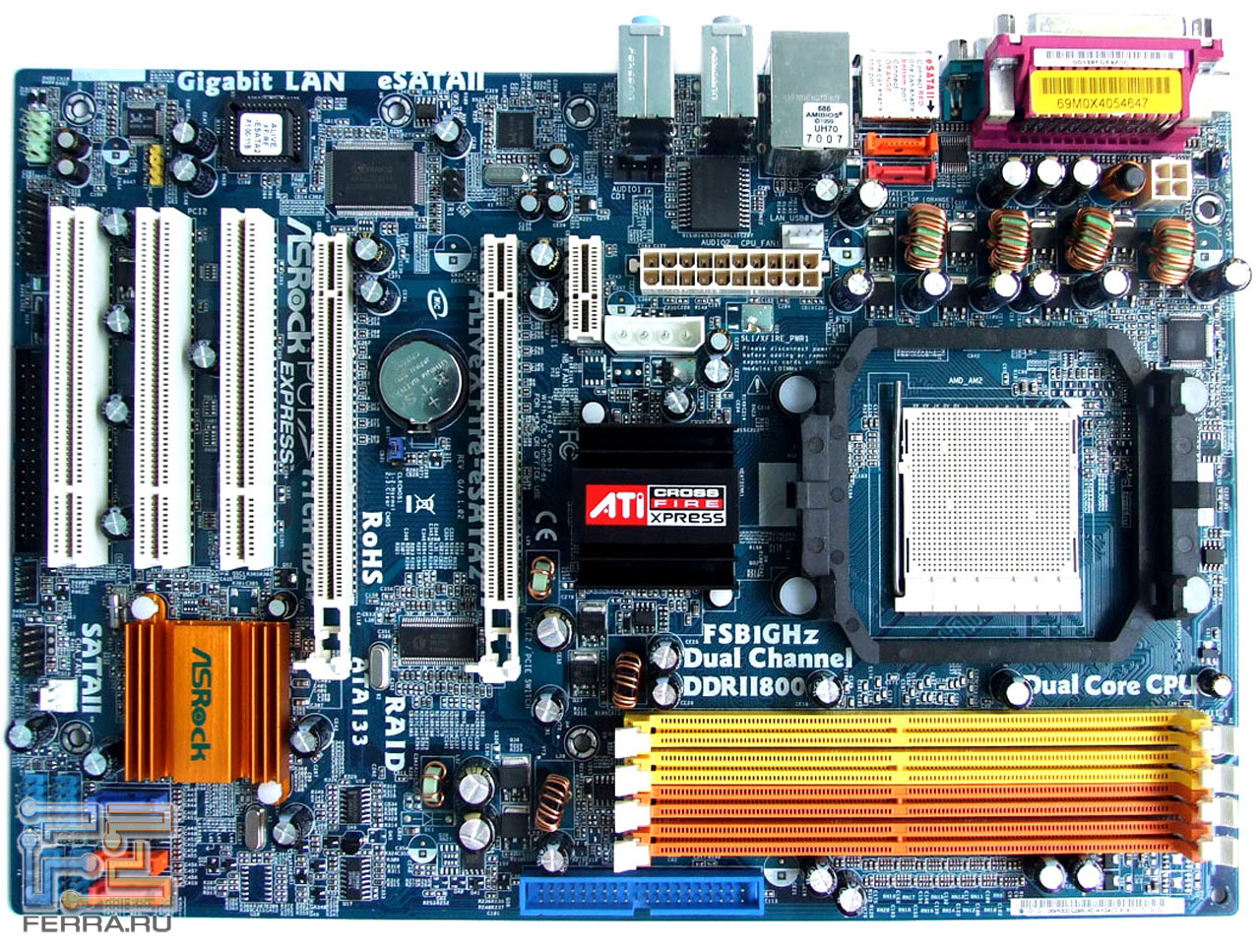

ALiveXFire-eSATA2 |
Охлаждение чипсета простое – небольшой чёрный радиатор. Миниатюрный радиатор есть и на южном мосте. Расположен он почти вплотную к разъёму видеокарты и при горячей карте будет дополнительно нагреваться. Есть четыре разъёма под память DDR2 с частотой от 533 до 800 МГц. На плате всего два разъёма под вентиляторы – один процессорный 4-пиновый и один 3-пиновый. Разъём IDE расположен сбоку от слотов памяти. Как и у других современных плат, есть лишь один канал IDE на два устройства.
|
|
|

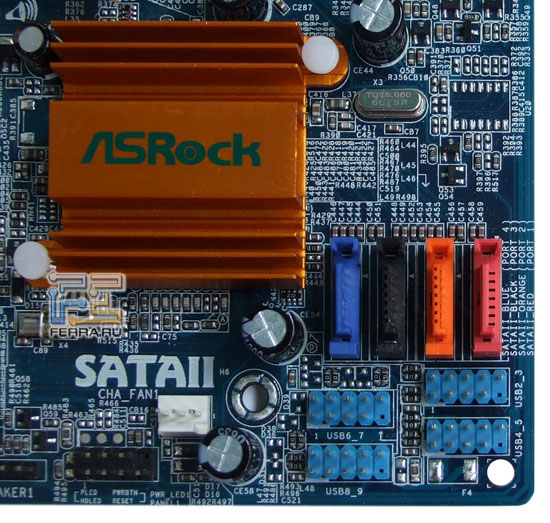

Разъёмы SATA, USB и FrontPanel |
Небольшим недостатком ALiveXFire-eSATA2 является расположение почти всех портов USB на плате, при этом на задней панели их всего лишь два. На передней панели обычных корпусов редко бывает больше двух разъёмов USB, и выходит, что многие порты на плате не будут задействованы. Но на этот случай в комплекте есть колодка с USB-портами. Правда, дизайн решения от ASRock таков, что избежать мешанины проводов в системном блоке непросто, и после сборки придётся провести не одну минуту над укладкой всех шлейфов.
Все разъёмы SATA отличаются по цвету, так как с помощью SATA-кабелей красный и оранжевый порты подключаются при необходимости к внешним разъёмам eSATA. Два этих кабеля выступают как удлинители и тянутся через всю плату, что не очень удобно. Однако сам факт наличия eSATA в бюджетных материнских платах – это редкость. Но пока популярность внешних накопителей с этим интерфейсом небольшая, многие ещё довольствуются накопителями с USB-интерфейсом.
|
|
|

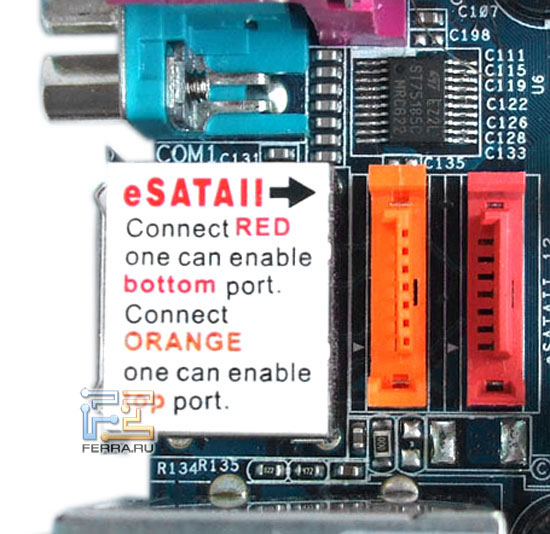

Подключение eSATA |
На задней панели с новыми eSATA также соседствуют такие архаизмы, как COM- и LPT-порты. Скромно смотрятся два USB, напоминая времена Intel 440 BX. Также есть сетевой разъём и шесть аналоговых аудиоразъёмов, дополнительно к которым на плате имеется цифровой S/PDIF.
|
|
|

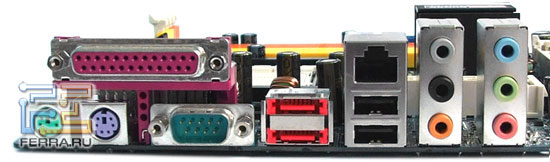

Задняя панель ALiveXFire-eSATA2 |
Слоты PCI-Express x16 расположены на достаточном расстоянии, чтобы обеспечить нормальное охлаждение двух установленных акселераторов. При подключении одной видеокарты необходимо установить специальную плату-коммутатор в верхний разъём, при этом единственная карта устанавливается только в нижний слот.
|
|
|

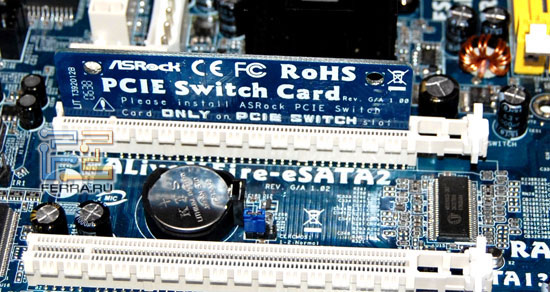

Слоты расширения, PCI-Express Switch |
В случае установки второй карты из верхнего разъёма извлекается данная плата и устанавливается второй видеоадаптер. По умолчанию для них включается режим 8х + 8х.
Подсистема питания процессора выполнена по трёхфазной схеме с использованием обычных недорогих конденсаторов. Никакого охлаждения силовых элементов нет. Основной разъём питания 20-пиновый, в то время как уже давным-давно стандартом ATX стал 24-пиновый разъём. Разъёмов дополнительного питания два – один стандартный 4-пиновый и типа Molex. Однако, несмотря на всю внешнюю простоту исполнения, материнская плата отлично работает с «прожорливыми» процессорами Phenom.
|
|
|

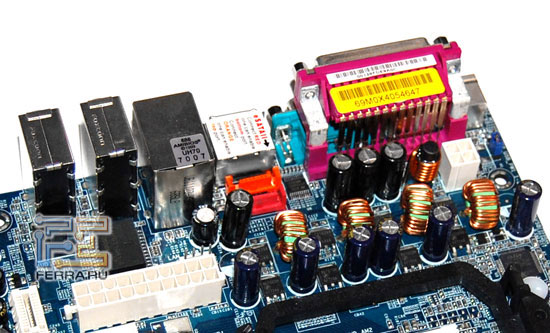

Подсистема питания процессора |
BIOS
BIOS материнской платы не отличается широкими возможностями настроек. Можно изменять тайминги и немного повысить напряжение на чипсете и памяти. А вот напряжение на процессоре никак не регулируется, и это практически ставит крест на разгоне.
|
Тип BIOS |
AMI |
|
Версия BIOS |
|
|
Объём микросхемы BIOS |
4 Мбит |
|
Возможность старта материнской платы при повреждении BIOS |
– |
|
Мониторинг и управление системами охлаждения |
|
|
Количество контролируемых линий питания |
4 |
|
Количество контролируемых линий системы охлаждения (температура) |
3 |
|
Количество контролируемых линий системы охлаждения (обороты кулеров) |
2 |
|
Система зависимости оборотов кулеров от температуры |
+ |
|
Возможность выключения системы при перегреве |
– |
|
Сигнализация при перегреве |
– |
|
Сигнализация при отказе кулеров |
– |
|
Дополнительно |
– |
|
Возможности разгона |
|
|
Изменение множителя процессора (функционирует ли реально) |
+ |
|
Изменение частот (указывается, в каких пределах и с каким шагом) |
|
|
HTT |
От 200 до 300 МГц с шагом 1 МГц |
|
Частоты шин |
– |
|
Частота памяти |
Управляется коэффициентом деления |
|
Изменение уровней питания (указывается, в каких пределах и с каким шагом) |
|
|
На центральный процессор |
От 0,8 до 1,25 В с шагом 0,05 В |
|
На шину AGP или PCI-Express |
– |
|
На модули памяти |
От 1,85 до 2,05 В с шагом 0,05 В |
|
На NorthBridge (северный мост) |
Уровень High, Normal, Low |
|
Количество изменяемых временных задержек памяти |
6 |
|
Перечисление изменяемых временных задержек памяти |
CAS, tRAS, TRP, TRCD, TRRD, TRC |
|
Возможность динамического разгона |
– |
Наши предположения о разгоне оказались верными. Выше 220 МГц по тактовому генератору плата не работала. Это позволяет выиграть лишь 10% при разгоне любого процессора. Мы попробовали и Athlon, и Phenom, но независимо от энергопотребления процессора разгон упирался в эту цифру. Также стоит отметить, что набор доступных настроек расширяется при установке процессоров Phenom. Хотя практические исследования показали, что некоторые из доступных функций не работают. К примеру, шину HT можно выставить в 1,8 ГГц, как и положено для таких процессоров, но она всё равно работает на 800 МГц. Стоит учитывать и то, что на данной плате не будут работать новые усовершенствованные энергосберегающие технологии AMD.
Тестирование
Для сравнения была выбрана недорогая плата ASRock ALiveNF6G-DVI, которая является практически полной копией ранее рассматривавшейся на нашем сайте AM2NF4G-SATA2.
|
|
|
ASRock ALiveNF6G-DVI |
Эта плата относится к такому же ценовому классу, как и рассматриваемая модель, однако процессоры Phenom не поддерживает. Поэтому все тесты проводились с процессором Athlon X2 4600+.
Тестовый стенд имел следующую конфигурацию.
- Процессор:
- Athlon X2 4600+ (2,4 ГГц)
- Оперативная память:
- Hynix DDR2-800 2×1 ГБ
- Видеокарта:
- ATI Radeon HD 3870
- Жёсткий диск:
- 80Gb Samsung SP0812N
- Блок питания:
- 750 Вт Chieftec
Результаты
|
|
|
Тест PCMark |
В тестах PCMark’05 результаты быстродействия центрального процессора и подсистемы памяти одинаковы на двух платах. А вот по работе с жёстким диском плата ALiveXFire-eSATA2 оказалась существенно быстрее.
|
|
|
Тест WinRar 3.71 |
|
|
|
Тестирование в SuperPi |
Одинаковые результаты наблюдаются и в других тестах. Хотя плата ALiveXFire-eSATA2 немного опережает соперника, доли процента вполне можно списать на погрешность.
Посмотрим на результаты игровых тестов двух популярных и самых ресурсоёмких игр в разрешении 1024х768 и среднем качестве.
|
|
|
«World in Conflict» |
|
|
|
«Crysis» |
Тут мы тоже наблюдаем примерный паритет. Хотя выиграть один кадр в «World in Conflict» плата ALiveXFire-eSATA2 всё же смогла.
Выводы
Материнская плата ASRock ALiveXFire-eSATA2 является интересным недорогим решением с богатым набором возможностей. На плате есть и поддержка CrossFire, и eSATA, что присуще более дорогим решениям. А вот внешних разъёмов USB очень мало. Слабая подсистема питания ограничивает разгон, про который на данной плате вообще можно забыть, хотя немного увеличить производительность за счёт регулирования частот памяти и её таймингов вполне возможно. Большим плюсом является поддержка процессоров Phenom. При испытании платы с Phenom Х4 9550 никаких проблем не наблюдалось. Однако ASRock ALiveXFire-eSATA2 не поддерживает шину HT 3.0, что, вероятно, ограничит производительность Phenom в некоторых приложениях.
