Сегодня мы рассмотрим очередную плату ASUS с поддержкой технологии SLI. Плата называется P5N-E SLI и основана на чипсете NVIDIA nForce 650i SLI. Этот чипсет является самым младшим представителем серии nForce 6xx с поддержкой технологии SLI. Основные его отличия от топового 680i SLI заключается в том, что в режиме SLI на каждую из видеокарт выделяется по 8 линий шины PCI Express. При этом общее количество линий = 18, что не позволяет установить на плату третий слот PCI Express x16 (чипсет 680i SLI поддерживает 46 линий). Кроме того, чипсет не поддерживает SLI-Ready Memory, поддержка которой является привилегией nForce 680i SLI.
Также в связке с 650i SLI идет южный мост nForce 430i, который имеет несколько урезанные возможности расширения. В частности, этот чип поддерживает только 4 канала SerialATA II (MCP55PXE поддерживает 6 каналов), один гигабитный сетевой контроллер (MCP55PXE - 2) и 8 портов USB2.0 (10). Зато nForce 430i поддерживает два канала ParallelATA против одного канала у MCP55PXE. В результате, по возможностям расширения этот южный мост занимает промежуточное место между чипами ICH7R и ICH8R.
Таким образом, мы получаем относительно недорогой чипсет с базовыми функциями расширения, который предназначен для замены чипсета nForce 570 SLI. Отдельно отметим то, что NVIDIA рекомендует оверклокерам платы на чипсете nForce 680i SLI, которые, по утверждениям ее представителей, имеют более высокий потенциал разгона. Однако, как показали наши тесты, это не совсем так.
Спецификация ASUS P5N-E SLI
| ASUS P5N-E SLI | |
| Процессор | - Intel Pentium 4 (Prescott (2M)/Gallatin) с частотой шины 1066/800/533 МГц; - Двухъядерные Intel Pentium D (Smithfield/Presler) с частотой шины 800 МГц; - Двухъядерные Intel Core 2 Duo (Conroe/Allendale) с частотой шины 800/1066/1333 МГц; - Четырехъядерные Intel Core Quad (Kentsfield) с частотой шины 1066 МГц; - Intel Celeron-D (Prescott) с частотой шины 533 МГц; - Разъем Socket LGA775; - Поддержка процессоров с технологией HyperThreading |
| Системная память | - Четыре 240-контактных слота для DDR-2 SDRAM DIMM; - Максимальный объем памяти 8 Гб; - Возможен двухканальный доступ к памяти; - Поддерживается память типа DDR2-400/533/667/800; - Индикатор питания на плате; |
| Возможности расширения | - Два 32-х битных PCI Bus Master слота; - Один слот PCI Express x1; - Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных); - Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный); - Встроенный 6-канальный звук; - Сетевой контроллер Gigabit Ethernet; |
| Дисковая подсистема | - 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1 ); - Поддержка протокола SerialATA II (4 канала - nForce 650i SLI IE, c поддержкой RAID ); - Дополнительный SerialATA контроллер (микросхема JMB360, 1 канал SerialATA II); - Поддержка LS-120 / ZIP / ATAPI CD-ROM; |
| Разное | - Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры; - STR (Suspend to RAM); - SPDIF Out; |
| Мониторинг | - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения трех вентиляторов; - Функция Q-Fan 2; |
Плата упакована в коробку с простым и незатейливым дизайном:

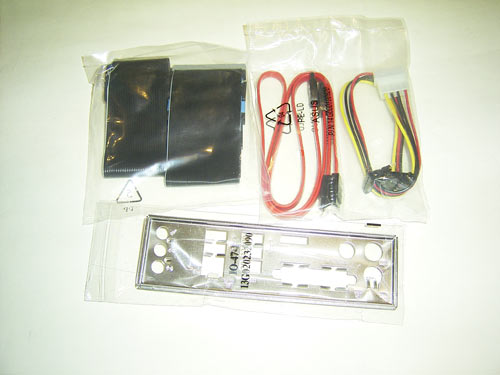

Комплектация
- Материнская плата;
- CD диск с ПО и драйверами;
- Руководство пользователя на английском языке;
- Один ATA-133 шлейф и FDD шлейф;
- Два SerialATA кабеля + переходник питания (два разъема);
- Брекет с двумя дополнительными портами USB2.0;
- Наклейка с логотипом ASUS;
- Заглушка на заднюю панель корпуса;
- SLI - коннектор
- Набор дополнительных коннекторов Q-Connector;
Хотя комплектация выглядит скудно, но в целом соответствует цене.

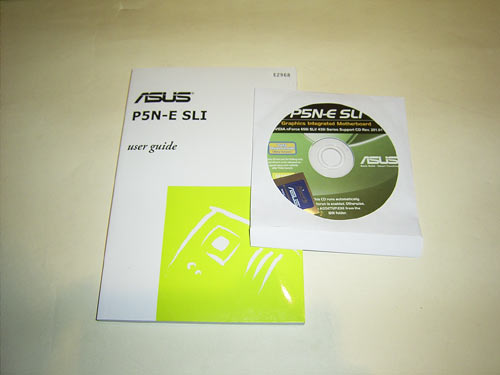

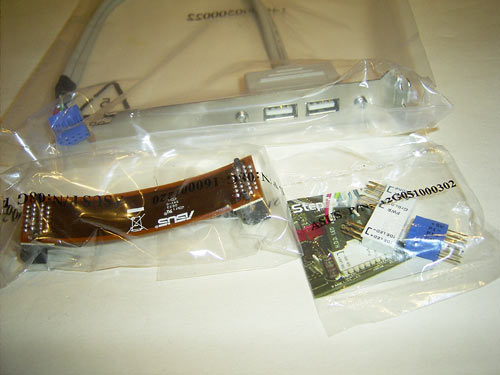

Кроме стандартных кабелей, шлейфов и заглушки, пользователь получает брекет с парой портов USB2.0, гибкий SLI - коннектор, а также набор Quick Connection Kit (про который мы не раз писали).
Что касается документации, то к ней нет никаких претензий - основное руководство пользователя раскрывает все аспекты сборки и настройки системы. Кроме того, есть CD диск с полным набором драйверов и дополнительным ПО (Norton Internet Security 2006).
Плата ASUS P5N-E SLI

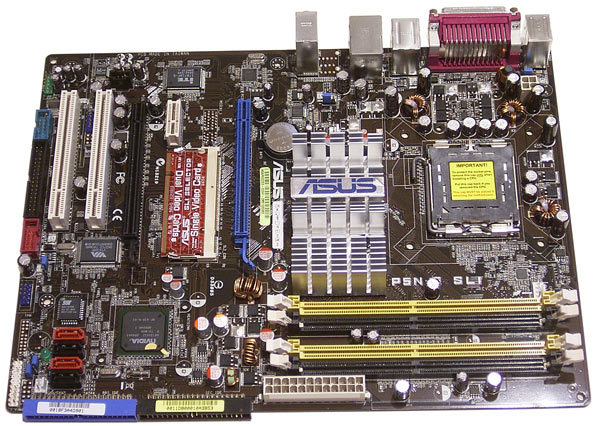

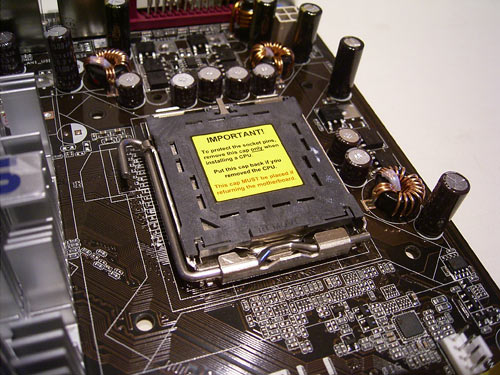

К дизайну платы особых претензий нет - основной 24-контактный и дополнительный 4-контактный разъемы питания установлены по краям платы. Также отсутствуют блокировка первой видеокартой защелок слотов памяти.
Рядом с разъёмом установлен 4-контактный разъйм CPU_FAN, который предназначен для подключения процессорного кулера.
Кроме него на плате установлено два 3-контактных разъема: СHA_FAN1 (около северного моста), и СHA_FAN2 в левом нижнем углу платы.

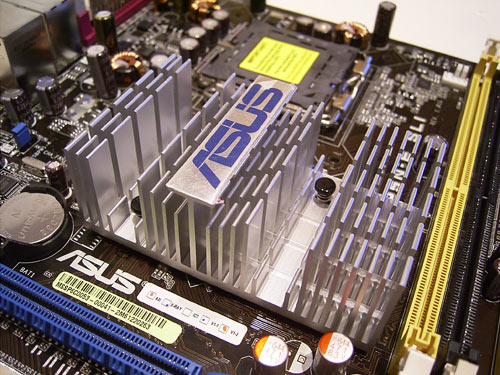

Отметим, система охлаждения чипсета выглядит несбалансированной. В частности на северном мосту установлен гигантский алюминиевый радиатор, в то время как на южном радиатора нет вообще.

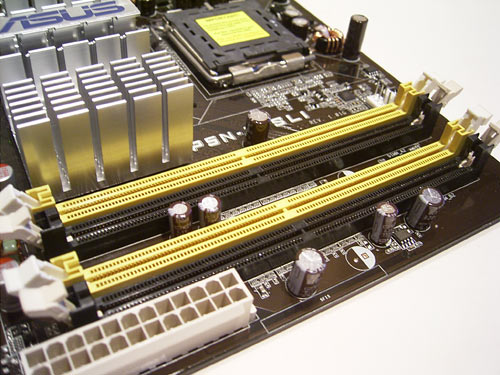

На плате установлено четыре слота DIMM, при этом максимальный объем памяти составляет 8Гб. Как только на плату подается питание, загорается большой зеленый светодиод, расположенный около коннекторов SerialATA II.
Схема установки модулей в двухканальный режим традиционная: первые два слота относятся к первому каналу, вторые два - ко второму (т.е. модули памяти нужно устанавливать в слоты одного цвета).
Что касается технологии SLI, то на плате установлено 2 слота PCI Express x16, на которые выделяется по 8 линий шины (на одиночную карту - 16 линий).

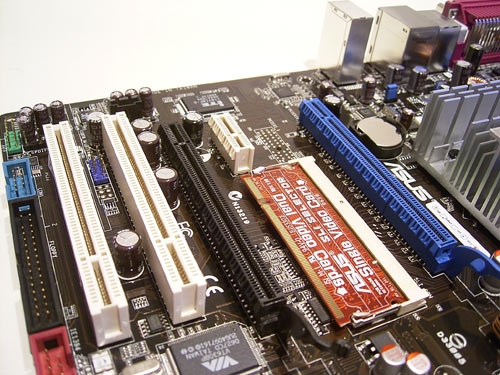

Между слотами установлен SLI-терминатор, с помощью которого пользователь может переключаться между одиночным и SLI режимом. Также на плате установлен один слот PCI Express x1 и два слота PCI.
Возможности расширения

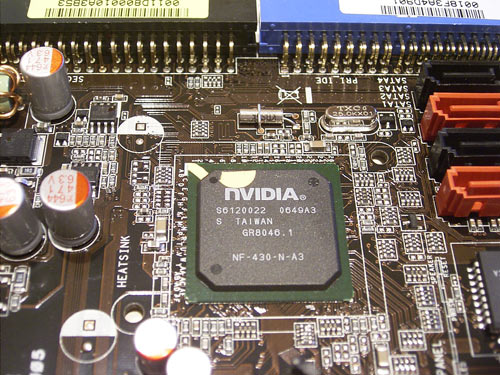

Южный мост nForce 430i поддерживает 4 канала SerialATA II. Соответствующие разъёмы установлены около южного моста:

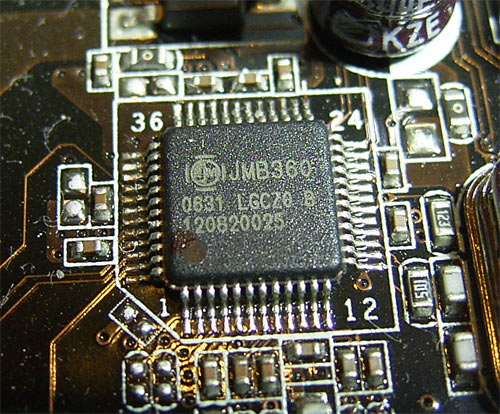

Там же расположены два разъема ParallelATA, которые ориентированы параллельно плоскости платы. Еще один канал SerialATA II реализованы с помощью чипа JMB360 производства компании JMicron.
Соответствующий порт выведен на заднюю панель. В итоге, к плате можно подключить 9 жестких дисков: 5 по протоколу SerialATA II и 4 по ParallelATA.
Далее - на плате установлен гигабитный сетевой контроллер 88E1116 производства компании Marvell (PHY):
Плата P5N-E SLI поддерживает два вида последовательных шин. Во-первых это 8 портов USB2.0: 4 на задней панели и 4 дополнительных, подключаемых при помощи брекетов (в комплекте один брекет с двумя портами). Во-вторых это 2 порта Firewire: один на задней панели, второй подключается при помощи брекета (нет в комплекте).

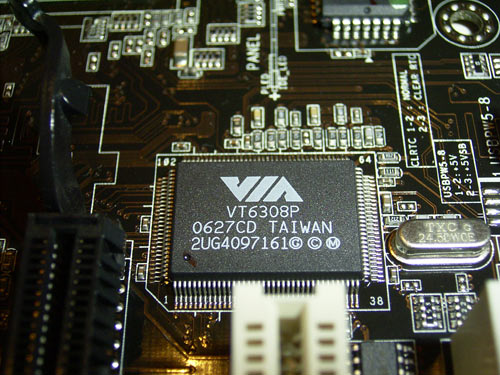

Для поддержки Firewire, инженерам ASUS пришлось установить на плату дополнительный контроллер: VIA6308P производства VIA.

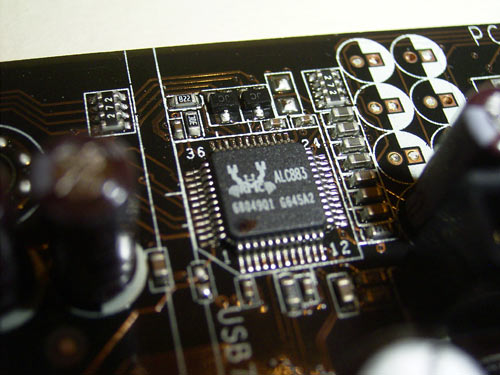

И последнее на чем мы остановимся - это встроенный звук. В качестве кодека используется чип ALC883, но реализованы выходы только на 6 каналов.
Задняя панель платы имеет следующий вид:
На месте одного из COM портов находятся коаксиальный выход SPDIF. На месте второго расположен порт SerialATA II. Один из отсутствующих COM портов предусмотрен дизайном платы и реализован при помощи брекета (нет в комплекте).
Традиционная схема джамперов на плате:

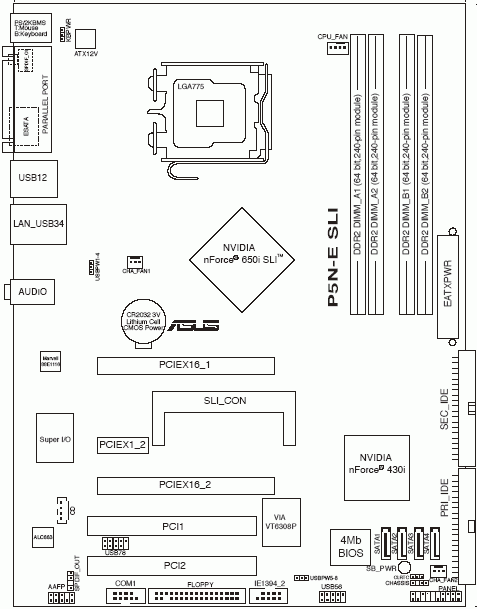

На плате ASUS P5N-E SLI установлено четыре перемычки: CLRTC, которая предназначена для обнуления параметров CMOS (расположена около микросхемы BIOS), USBPW1-4, USBPW5-8 - для пробуждения системы от USB устройств, KBPWR - для пробуждения системы по сигналу с клавиатуры.
Теперь поговорим о настройках BIOS.

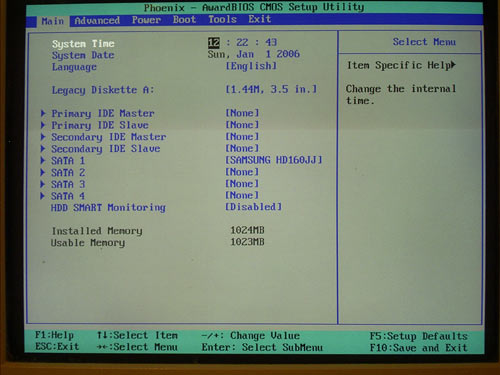

BIOS
BIOS платы ASUS P5N-E SLI основан на версии Award BIOS Phoenix.

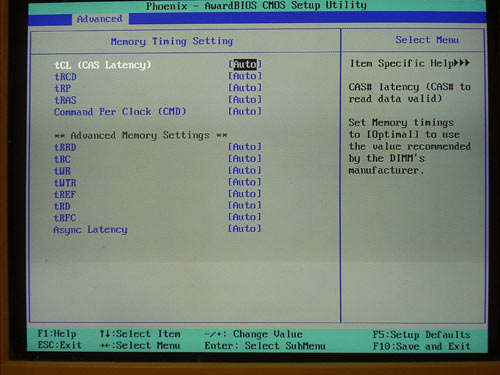

Список доступных настроек таймингов памяти устроит большинство пользователей:
Выбор частоты работы памяти осуществляется в разделе, который предназначен для разгона:

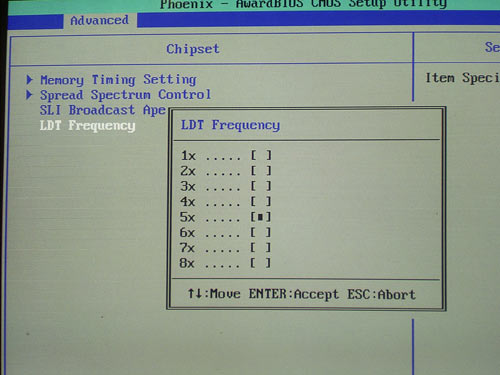

Значения частоты приведены в учетверенном виде. Также может быть изменен множитель шины HyperTransport:
Теперь рассмотрим раздел, посвященный системному мониторингу.

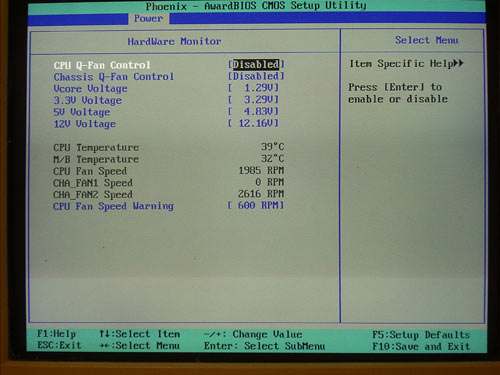

Плата отслеживает текущую температуру процессора, системы, текущие напряжения и скорости вращения всех трех вентиляторов. Кроме того, скорость кулеров может быть привязана к температурам, с помощью функции Q-FAN 2.
Также отметим то, что настройки BIOS могут отображаться на нескольких языках.
Теперь пара слов о фирменных утилитах. Во-первых, пользователь может следить за показаниями системного мониторинга из Windows. Для этого предназначена утилита системного мониторинга ASUS PCProbe II. Также с платой работает утилита ASUS Update:
Также BIOS дает доступ пользователю к настройке всех функций современных процессоров:

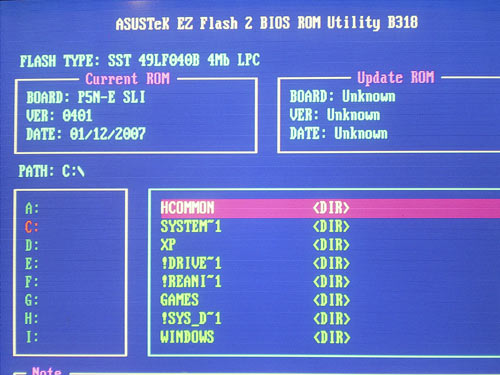

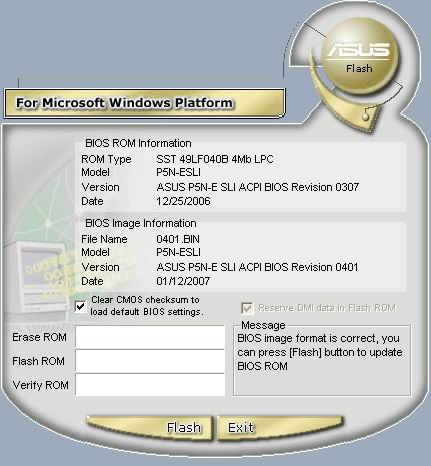

Обновить версию BIOS можно несколькими путями. Во-первых воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows), причем в последнем случае в BIOS можно записать POST картинку (для этого предназначена функция MyLogo 2). Во-вторых пользователь может воспользоваться утилитой EZ Flash 2, которая встроена в биос. Причем файл с новой прошивкой может находится не только на привычной 3″ дискете, но и на жестком диске.
В заключении отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их. Плата ASUS P5N-E SLI поддерживает два независимых профиля:

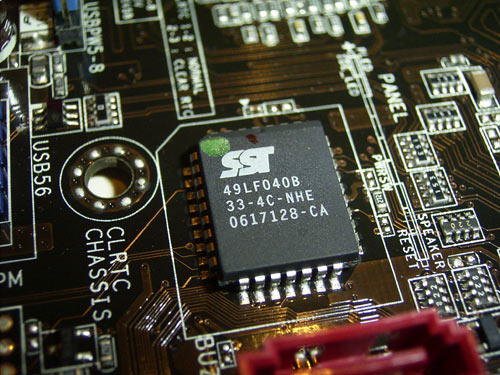

Стоит отметить, что микросхема BIOS впаяна на плату.
Поэтому в случае порчи прошивки, все надежды возлагаются на систему восстановления Crashfree BIOS 2 (вообще-то уже давно есть третья версия этой технологии), которая автоматически прошивает BIOS с дискеты или CD-диска.
Разгон и стабильность

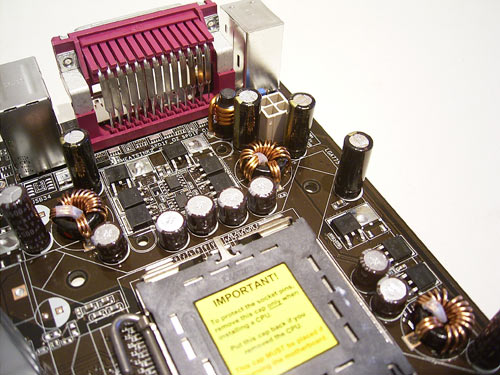

Рассмотрим преобразователь питания. Он имеет 3-фазную схему, в которой установлены два конденсатора емкостью 1500 мкФ, 4 емкостью 1000 мкФ и 7 по 680мкФ.

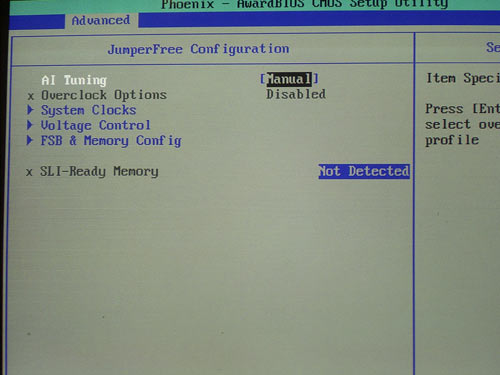

Все функции оверклокинга сосредоточены в разделе “JumperFree Configuration”:
Во-первых, плата ASUS P5N-E SLI позволяет изменять частоту системной шины в диапазоне от 133 МГц до 750 МГц с шагом менее 1 МГц.

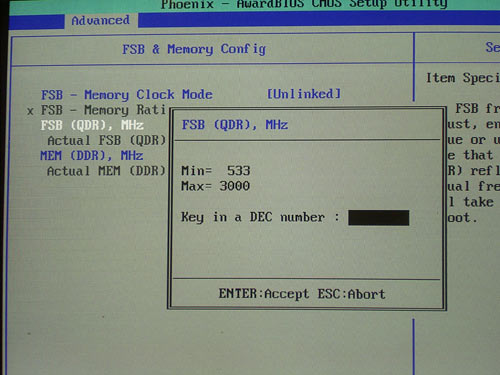

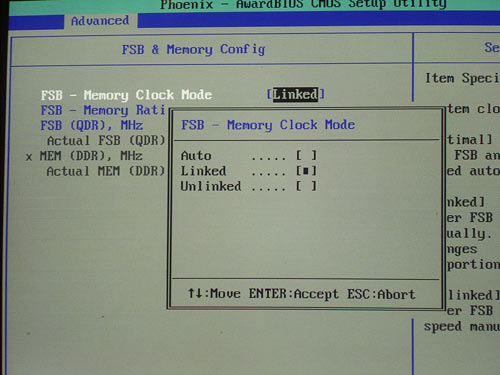

Также отметим, что частота памяти задается аналогичным образом (см. пред. страницу). Опытные пользователи могут задавать частоту FSB и памяти вручную (”Unlinked”), а для начинающих доступны режимы “Auto” и “Linked” при котором частота памяти изменяется автоматически (в зависимости от FSB).

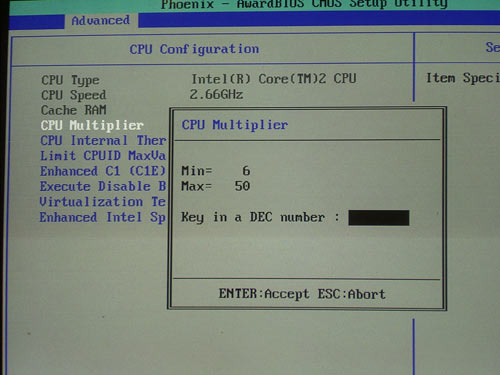

Для любителей высоких частот FSB присутствует функция изменения множителя процессора:

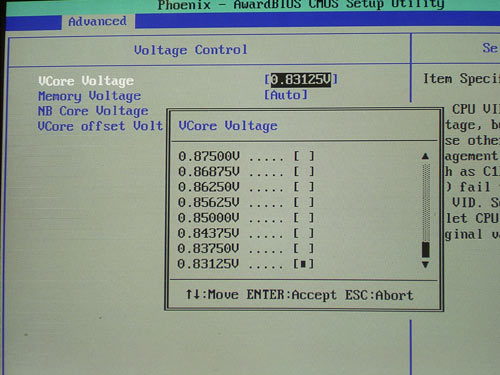

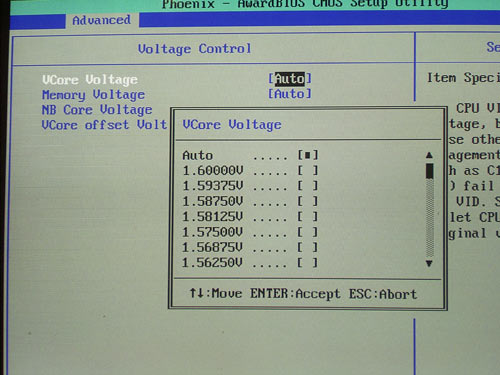

Следующий параметр - изменение напряжения на процессоре (Vcore) в диапазоне от 0,.83125 В до 1,6 В с шагом 0,00625 В.

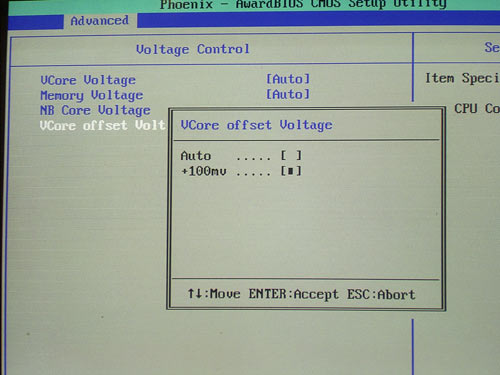

Отдельная функция поднимает напряжение на процессоре на 0,1 В:

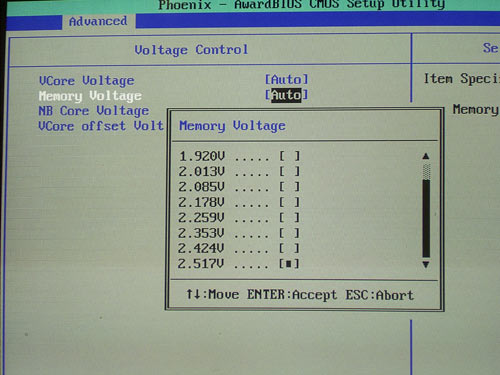

Далее - возможность повышения напряжения на памяти.
Диапазон изменения Vmem от Auto (1,8 В) до 2,517 В с шагом 0,05 В.

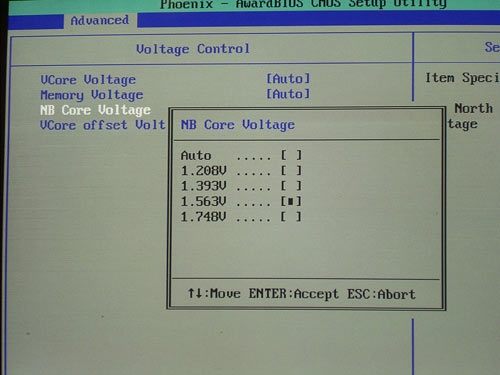

Также доступно изменение напряжения на северном мосту. Напряжение можно подавать в диапазоне от 1,2 В до 1,748 В:

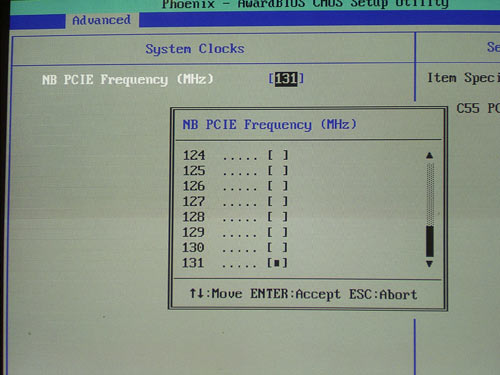

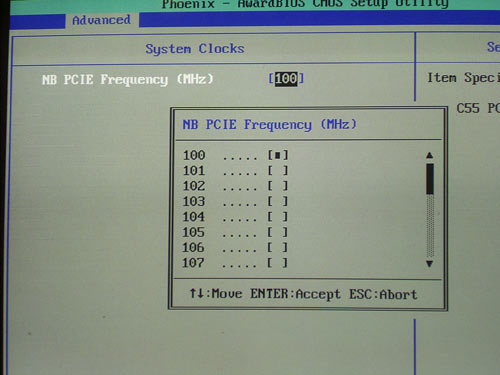

И, наконец, пользователю доступно изменение шины PCI Express в диапазоне от 100 МГц до 131 МГц на северном мосту.

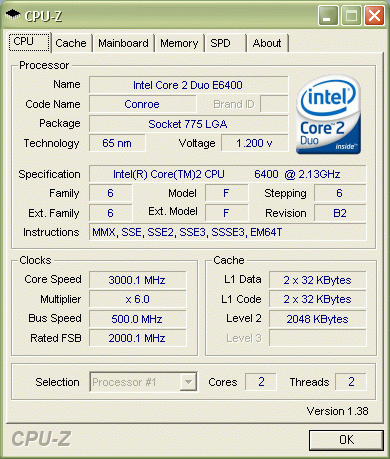

Теперь переходим к практическому разгону. В этом отношении плата показала отличные результаты - стабильная частота FSB была равна 500 МГц с процессором Intel Core 2 Duo E6400 на ядре Allendale степпинг B2.
Причем потенциал платы явно выше, но дальнейшему разгону мешает очень грубая установка напряжения на северном мосту.
Теперь пара слов о параметре “AI Overclocking”, который предназначен для начинающих пользователей.

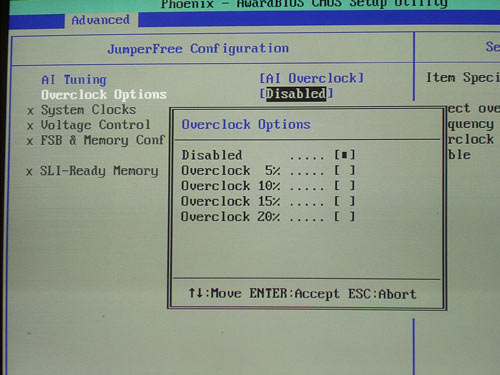

Простым выбором нужного значения, пользователь может разогнать систему (путем повышения частоты FSB) на 5%, 10%, 15%, 20%.
Производительность
При определении стартовой частоты FSB оказалось, что плата завышает ее на 0,7 МГц.
Во время тестирования производительности мы сравнили плату ASUS Commando с платами на чипсете nForce 680i SLI ASUS Striker Extreme и ECS PN2 SLI2+, а также с платой ASUS Commando на чипсете P965.
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование |
Вначале посмотрим на результаты синтетических тестов.
Теперь тесты игровых программ (т.е. реальных приложений).
кбс. больше - лучше
Выводы
Пара слов о чипсете NVIDIA nForce 650i SLI. Я думаю это самый лучший чипсет, который выходил за последнее время. Главным и основным его достоинством является баланс характеристик, а также универсальность использования. Под последним я подразумеваю то, что этот чипсет может использоваться для создания как high-end, так и middle-end материнских плат. В частности характеристики nForce 650i SLI не уступают характеристикам Intel 975X: он имеет на 2 линии шины PCI Express меньше, зато поддерживает на 1 канал ParallelATA больше. В остальном - полное сходство: поддержка двух слотов PCI Express x16 (с симметричным выделением 8 линий на каждый слот), 4 каналов SerialATA II, одного гигабитного сетевого контроллера, восьми портов USB2.0 и встроенного звука HDA (Azalia).
Что касается middle-end сектора, плата ASUS P5N-E SLI отлично демонстрирует, как можно создать продукт стоимостью $150, с достойными потребительскими свойствами. Причем эта плата мне понравилась больше, чем многие из плат на P965. В частности она полностью соответствует потребностям среднестатистического пользователя: два, иногда три SerialATA диска, один или два дешевых ParallelATA привода (SerialATA аналоги еще довольно дороги), поддержка USB и Firewire. И в данном контексте, поддержка технологии SLI рассматривается как бесплатное расширение функциональности на будущее.
Кроме того, отметим отличный потенциал платы в области разгона. По данному параметру ASUS P5N-E SLI на чипсете NVIDIA nForce 650i SLI не уступает лучшим оверлокерским платам на чипсете P965, и пополняет “клуб 500 МГц”.
Отдельно подчеркнем поддержку будущих процессоров Intel Core 2 Duo с шиной 1333 МГц и большое количество фирменных технологий ASUS. И все это по вполне разумной цене!
Заключение
Плюсы:
- Отличная стабильность и производительность.
- Отличная совместимость с оперативной памятью.
- Поддержка технологии SLI (2 слота PCI Express x16).
- Поддержка SerialATA ( 4 канала SATA II - nForce 650; 1 канал SATA II - доп. контроллер JMicron; RAID).
- Поддержка ParallelATA (2 канала - nForce 650).
- Гигабитный сетевой контроллер.
- Поддержка интерфейса USB2.0 (8 портов ) и IEEE-1394 (2 порта).
- Набор фирменных технологий ASUS: (PC Probe II, EZ Flash2, CrashFree BIOS 2, MyLogo2 и проч).
- Дополнительный набор технологий AI Proactive (AI Net 2, AI Booster, OC Profile).
- Разумная цена.
Минусы:
- 6-канальный звук.
Особенности платы:
- Мощные функции разгона, и отличные результаты (FSB=500 МГц).
